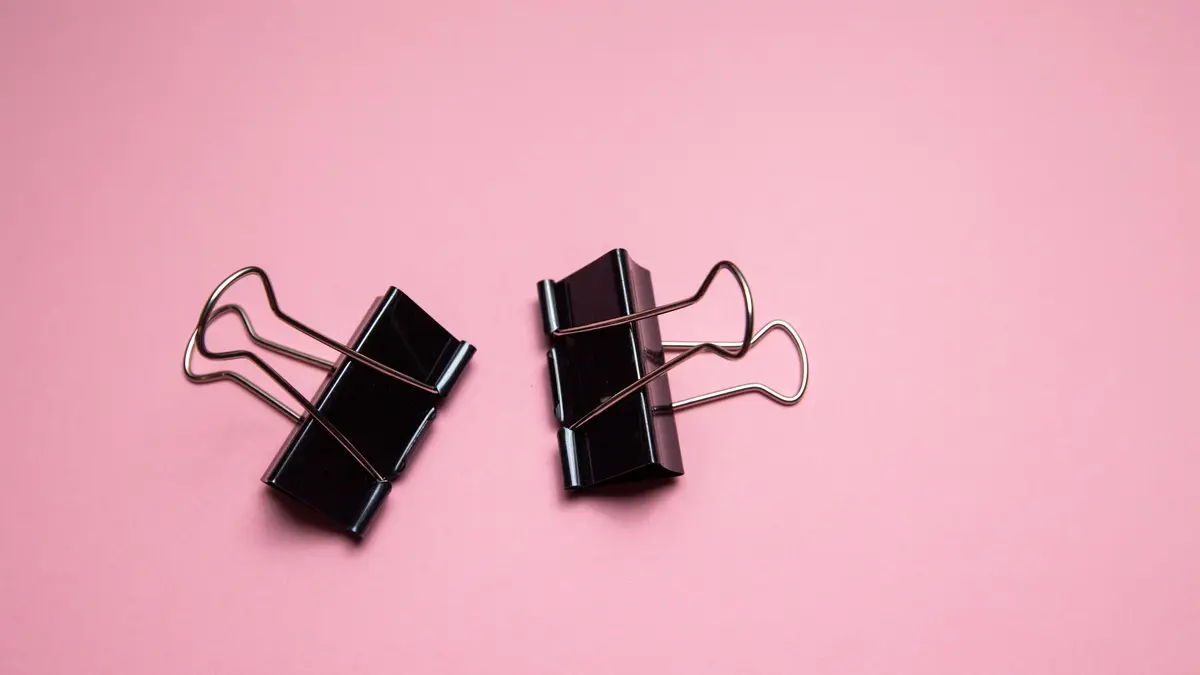

Černý kancelářský klip vypadá jako malá pastička se dvěma drátěnými oušky. Intuice svádí k tomu, že někde uvnitř musí být schovaná pružina, pant nebo jiný samostatný mechanismus. Jenže u klasického binder clipu nic takového hledat nemusíme. Pružinou je samotné tělo klipu.
Jde o jeden kus pružinové oceli ohnutý do přibližně trojúhelníkového profilu. Dvě čelisti se díky pružnosti materiálu snaží vracet k sobě. Když mezi ně vložíme papíry, ocel se nepatrně rozevře a právě její deformace vytváří svěrnou sílu.
Černá „krabička“ je ve skutečnosti pružina
Původní patent Louise E. Baltzleyho na paper-binding clip popisuje pružný plechový klip s trojúhelníkovým profilem, jehož boky se sbíhají k sevřené hraně. Patent výslovně staví funkci na pružnosti materiálu. Moderní patentové popisy konvenčního binder clipu používají stejnou základní logiku: pásek z pružinové oceli je ohnutý do tvaru, který vytváří napětí a tlačí čelisti k sobě.
To vysvětluje i jednu drobnost, která je vidět na první pohled. Klip může fungovat i bez drátěných oušek. Když jsou vyjmutá, černé tělo dál svírá papír. Jen se výrazně hůř otevírá.
Drátěná ouška nejsou pružina, ale páky
Obě kovová ouška jsou zasazená do zatočených okrajů čelistí. Když je zvedneme a stiskneme k sobě, prodloužíme si rameno síly: místo abychom prsty zápasili přímo s krátkou a tuhou ocelovou čelistí, použijeme drát jako páku. Malý pohyb ruky tak dokáže rozevřít poměrně silný klip.
Po nasazení na papír lze ouška sklopit. U běžné konstrukce se mohou také vyjmout tak, že je stlačíme do stran a vysuneme z otvorů. To není porucha ani tajná servisní funkce; možnost sklopení a vyjmutí vychází přímo z konstrukce držadel.
Proč se klip po letech většinou pořád vrací zpátky
Pružinová ocel je zvolená tak, aby při běžném používání pracovala převážně v elastické oblasti: po odlehčení se vrátí blízko původnímu tvaru. Pokud ji ale přetížíme nebo klip rozevřeme nad konstrukční možnosti, může se tělo trvale deformovat a sevření zeslábne.
Proto není černé tělo jen obal, který drží jiné součástky pohromadě. Je zároveň rámem, čelistmi i zásobníkem pružné energie. Mechanismus, který na stole vypadá jako několik dílů, má hlavní funkční prvek schovaný přímo ve tvaru materiálu.
Sto let starý trik, který skoro není co zjednodušovat
Baltzleyho patent byl podán v roce 1910 a udělen v roce 1915. Dnešní binder clip má mnoho rozměrů, povrchů a drobných variant, ale princip je stále překvapivě čitelný: ohnout pružný plech tak, aby dvě hrany chtěly svírat, a přidat odnímatelné páky, které člověku dovolí sevření snadno překonat.
Je to přesně ten typ konstrukce, kterou používáme tak automaticky, až v ní začneme hledat něco složitějšího, než tam skutečně je. Žádná skrytá vinutá pružina. Celý černý trojúhelník je pružina.
Zdroje a prameny
Google Patents — US1139627A, Paper-binding clip — Baltzleyho patent popisuje pružný trojúhelníkový plechový klip a ovládací držadla.
Google Patents — US1865453A, Binder clip — pozdější patent výslovně popisuje hlavní tělo jako jediný kus pružinové oceli.
Google Patents — WO2017155567A1, Binder clip with writable surface — moderní popis konvenčního binder clipu: pružinový plech, drátěná držadla, sklopení a vyjmutí.
