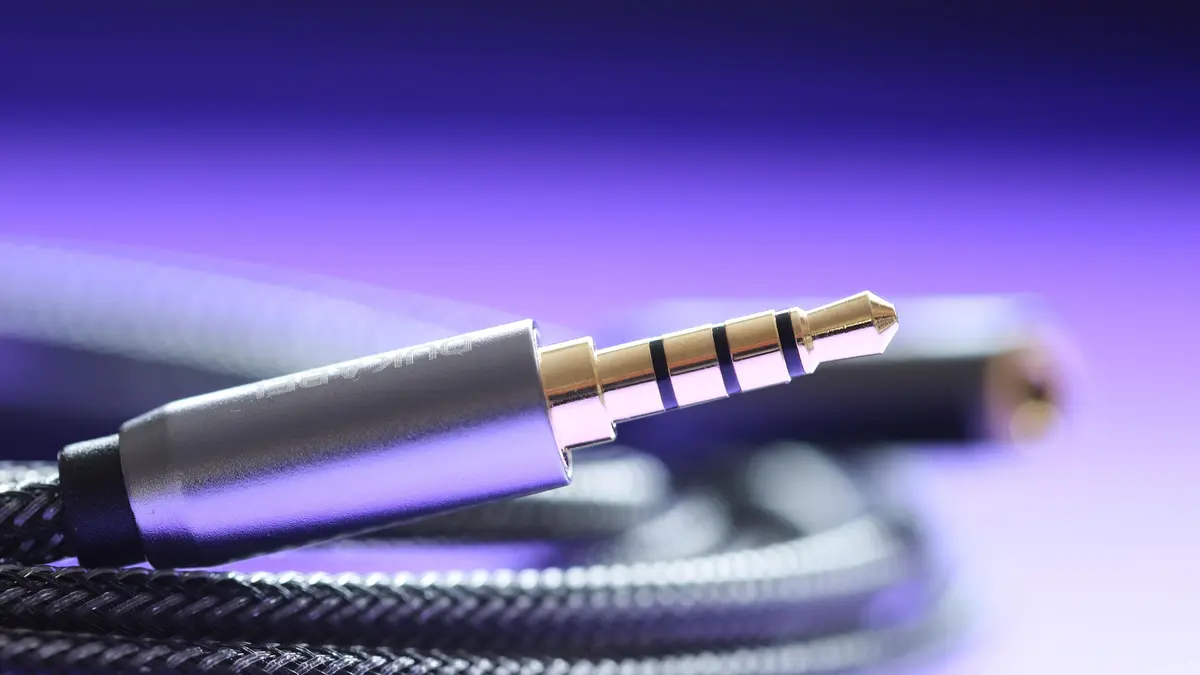

Na první pohled jsou to jen černé proužky na kovovém konektoru. Ve skutečnosti právě ony rozdělují 3,5mm jack na jednotlivé elektrické kontakty. A z jejich počtu lze v běžném spotřebním audiu rychle odhadnout, jestli konektor nese jen stereo zvuk, nebo má ještě další kontakt třeba pro mikrofon.
Nejdůležitější je jedna drobnost: nepočítám černé kroužky jako vodiče. Kroužky jsou izolace. Dva černé kroužky vytvoří tři kovové části, tři kroužky čtyři. Odtud pocházejí zkratky TRS a TRRS.
Tip, Ring, Sleeve: názvy jsou doslova části konektoru
TRS znamená Tip–Ring–Sleeve, tedy špička, prostřední prstenec a zadní pouzdro. V typickém stereofonním sluchátkovém zapojení se používají pro levý kanál, pravý kanál a společnou zem. Proto má běžný stereofonní 3,5mm jack dva izolační kroužky a tři vodivé úseky.
TRRS přidává druhý Ring. Čtyři vodivé úseky už umožní ke stereofonnímu výstupu přidat ještě mikrofon. Přesně s takovým čtyřvodičovým konektorem počítá specifikace Android Open Source Project pro kabelová headsetová příslušenství.
Tři kroužky ještě neznamenají, že každý headset bude fungovat všude
U čtyřkontaktového jacku se dlouho potkávala dvě hlavní pořadí kontaktů. CTIA používá pořadí levý kanál, pravý kanál, zem, mikrofon. OMTP má na posledních dvou pozicích mikrofon a zem prohozené. Mechanicky tedy mohou dva konektory vypadat stejně, ale elektricky stejné být nemusí.
Současná specifikace Androidu vyžaduje u zařízení se čtyřvodičovým 3,5mm jackem podporu CTIA. OMTP uvádí jako doporučenou doplňkovou kompatibilitu. Právě historický rozdíl mezi těmito dvěma pinouty je jeden z důvodů, proč starší headset mohl na jiném telefonu hrát podivně, mít nefunkční mikrofon nebo potřebovat redukci.
Proč někdy sluchátka hrají, ale mikrofon ne
Když zasunu čtyřkontaktový headset do zařízení, které má jen obyčejný stereofonní výstup, zařízení nemusí mít kam připojit mikrofonní kontakt. Opačný problém nastává u počítačů se dvěma samostatnými zdířkami: jedna je pro sluchátka, druhá pro mikrofon. Tam je pro headset s jedním TRRS konektorem potřeba správná rozbočovací redukce.
A ještě jedna důležitá brzda proti příliš jednoduchému pravidlu: počet kontaktů neříká absolutně všechno o funkci kabelu. TRS se používá i v jiných zapojeních než pro běžná stereofonní sluchátka. Tohle vysvětlení platí pro nejčastější spotřební audio použití, ne pro každou profesionální nebo speciální kabeláž.
Malý detail, který vysvětluje velkou část „záhad“ s kabely
Průměr 3,5 mm tedy není kompletní popis konektoru. Důležité je i to, na kolik elektrických částí je rozdělený a jak jsou tyto části zapojené. Dva černé kroužky obvykle znamenají tři kontakty a stereo. Tři kroužky čtyři kontakty a u běžného headsetu navíc mikrofon.
A pokud dva stejně vypadající headsety nefungují stejně, nemusí být jeden rozbitý. Někdy se jen dívám na konektor, který je mechanicky stejný, ale elektricky mluví trochu jiným jazykem.
