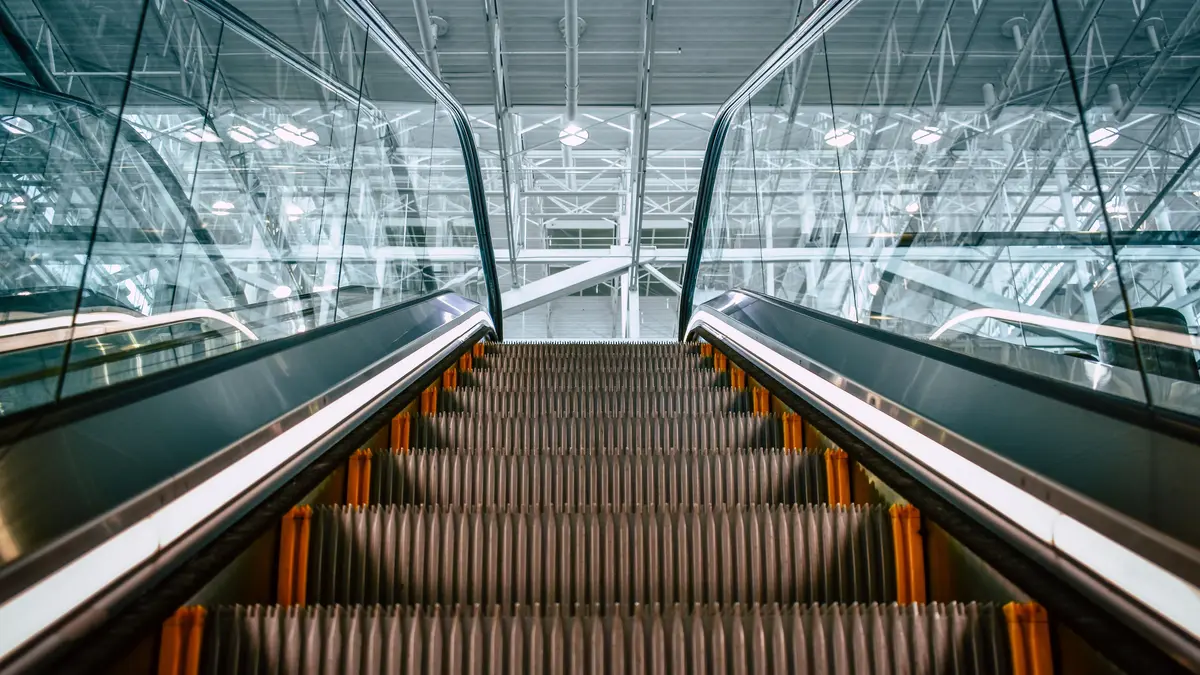

Na eskalátoru je snadné přehlédnout detail, který člověk vidí prakticky při každé jízdě. Povrch kovového stupně není hladký. Je rozdělený do desítek dlouhých rovnoběžných drážek, které pokračují ve směru jízdy. Na první pohled by se nabízelo jednoduché vysvětlení: aby bota neklouzala. Jenže nejzajímavější důvod je vidět až úplně nahoře a dole, přesně v místě, kde se pohyblivý schod musí proměnit v pevnou podlahu.
Tam je hřebenová deska, anglicky comb plate. Její úzké zuby míří přímo do drážek stupně. Nejde o dekoraci ani o náhodnou podobnost. Předpisy pro eskalátory přímo požadují, aby zuby hřebene do drážek zasahovaly. Když se stupeň na konci dráhy zasune pod pevnou část nástupiště, hřeben vytvoří přechod mezi dvěma povrchy, které se vůči sobě pohybují.
Konec eskalátoru je ve skutečnosti malý mechanický trik
Při jízdě působí eskalátor jako nekonečné schodiště. Ve spodní a horní stanici se ale jednotlivé stupně srovnají do roviny a pokračují pod kryt. Cestující mezitím musí přejít z pohyblivého kovového stupně na pevnou podlahu. Právě tato hranice je z konstrukčního hlediska kritická: bez přesně vedeného rozhraní by mezi pohyblivou a pevnou částí vznikala nepříjemná mezera.
Kalifornský bezpečnostní předpis pro eskalátory popisuje princip velmi přímo: povrch každého stupně má podélné drážky a zuby hřebenové desky se do nich musí zanořit tak, aby jejich špičky zůstávaly pod horní úrovní nášlapu. Jinými slovy, hřeben a drážky nejsou dvě oddělené součásti. Jsou navržené jako pár.
Drážky nejsou jen „protiskluzová textura“
Hrubý nebo členitý povrch samozřejmě může pomáhat tomu, aby nášlap nebyl dokonale hladký. Jenže moderní drážkování má ještě mnohem konkrétnější geometrickou úlohu: umožňuje hřebenu do stupně fyzicky vstoupit. Právě proto jsou drážky vedené podélně a pravidelně, nikoli jako náhodný dezén podobný podrážce boty.
Stejný princip je patrný i na technických podkladech výrobců. KONE ve svém přehledu k normě EN 115-1 zmiňuje požadavek na zajištění správného vzájemného záběru hřebene a stupně. Schindler zase u bezpečnostních úprav upozorňuje na combfingers, tedy hřebenové zuby v místě, kde se pevná comb plate setkává s pohyblivými stupni. U některých eskalátorů jsou tyto zuby zvýrazněné žlutě, aby byla hranice pro cestující lépe viditelná.
Podobnou geometrii má i čelo stupně
Vroubkování nekončí jen na ploše, na které stojíme. Také svislá část stupně, tedy jeho čelo, bývá profilovaná. Důvod opět souvisí s tím, jak se několik sousedních stupňů při příjezdu k nástupišti skládá do jedné roviny. Bezpečnostní předpisy počítají s tím, že svislé výstupky čela stupně mají při přechodu do horizontální části zapadnout do drážek sousedního stupně.
Eskalátor tak při každém jednom oběhu opakuje velmi přesnou choreografii: schody se vytvoří, vezou člověka po šikmé části, postupně se srovnají do roviny a u hřebene zmizí pod podlahou. To všechno při běžném provozu vypadá tak samozřejmě, že si mechanismu člověk všimne zpravidla až tehdy, když se na něj cíleně zaměří.
Proč má hřeben tolik zubů
Jeden široký otvor by byl pro takový přechod nevhodný. Místo něj je hrana rozdělena na množství úzkých zubů, které kopírují pravidelný profil nášlapu. Získá se tím dlouhá souvislá přechodová linie mezi pohyblivou a pevnou částí. Pokud se některý segment poškodí, konstrukce zároveň může používat vyměnitelné části hřebene; konkrétní provedení se liší podle výrobce a modelu.
Důležitá je i přesnost. KONE ve svém plánovacím materiálu k EN 115-1 uvádí, že i při zatížení musí být zachovaný správný záběr hřebene. To dobře ukazuje, že nejde o kosmetický detail. Geometrie stupně a hřebenové desky patří mezi prvky, na nichž závisí bezpečný přechod cestujícího z pohyblivé části na pevnou.
Stačí se podívat dolů při příští jízdě
Až příště eskalátor dojede k hornímu nebo dolnímu nástupišti, stačí se na okamžik podívat před špičky bot. Drážky, které se celou cestu zdály jen jako textura kovového stupně, najednou dostanou smysl. Každá z nich vede přesně k místu, kde do ní na konci dráhy zapadne zub hřebene.
Je to jeden z těch konstrukčních detailů, které člověk používá tisíckrát, aniž by o nich přemýšlel. Eskalátor přitom funguje právě díky tomu, že pohyblivý schod, jeho drážky a pevný hřeben nejsou tři náhodné věci vedle sebe. Jsou to tři části stejného přechodu.
Zdroje a prameny
• California Department of Industrial Relations – Title 8, § 3089 Construction Requirements — požadavky na podélné drážky stupně, profil čela a záběr comb plate se stupněm
• KONE – Escalator Planning Guide / EN 115-1 overview — požadavek na zachování záběru hřebene a stupně a konstrukční požadavky na nášlap
• Schindler – Escalator component upgrades — funkce a zvýraznění bezpečnostních combfingers v místě přechodu
• U.S. Consumer Product Safety Commission – Escalator Information Systems meeting material — vysvětlení, že periodická struktura drážek souvisí s prokládáním stupně a comb plate při přechodu na pevnou plochu
