Šest nejdůležitějších formátů pro 3D tisk

1. STL (Standardní teselační jazyk)

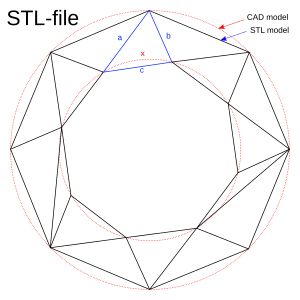

Struktura souboru: Soubory STL používají trojúhelníkové sítě k reprezentaci povrchu 3D objektů. Každý trojúhelník je popsán svými třemi vrcholy, které jsou vyjádřeny v souřadnicovém tvaru.

Použití: Nejčastěji se používá v technologiích jako FDM, SLA a SLS a je vhodný zejména pro černobílé tiskové úlohy s použitím jednoho materiálu.

Omezení: Protože soubory STL popisují pouze geometrii modelu, nemohou sdělovat informace, jako je barva, textura a materiál. Díky tomu nejsou použitelné u složitých tiskových úloh, které vyžadují více barev nebo více materiálů.

Oblast použití: Téměř veškerý software pro 3D tisk a 3D tiskárny podporují formát STL. Jedná se o standardní formát souborů pro průmyslový a osobní 3D tisk a zároveň nejběžnější formát souborů pro 3D tisk.

2. OBJ (Objektový soubor)

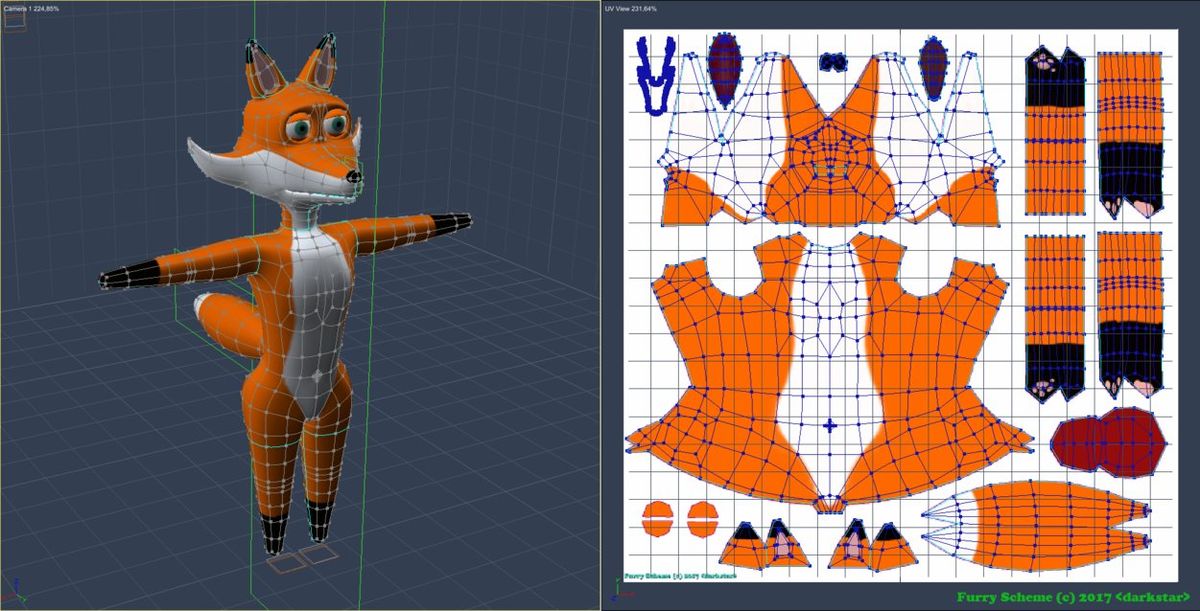

Struktura souboru: Soubory OBJ podporují popisy polygonální geometrie a umožňují ukládání pozic vrcholů, plošek, normál, souřadnic textur a dalších informací. Obvykle se používají ve spojení se soubory MTL a mapami.

Soubory MTL : Používají se k určení informací o materiálu pro každou součást v souboru OBJ, jako je barva povrchu, lesk, mapování textury atd. Ukládají vlastnosti materiálu v jednoduchém textovém formátu a mohou odkazovat na externí obrazové soubory (například formát JPEG nebo PNG) pro definování textury modelu.

Účel: Soubory OBJ se často používají v plnobarevném tisku, složitých modelech, animaci a počítačové grafice. Dokážou zachovat informace o barvách a texturách, takže jsou velmi vhodné pro plnobarevný 3D tisk.

Omezení: Přestože OBJ soubory podporují více informací, jsou větší než STL soubory, jejich zpracování trvá déle a mají vyšší nároky na úložiště.

Rozsah použití: Běžně se používá v 3D tiskových projektech, které vyžadují složité materiály a barvy, a je také běžné v 3D modelování, animaci a vývoji her.

Zdroj: https://stackoverflow.com/

3. 3MF (3D výrobní formát)

Struktura souboru: Soubory 3MF jsou založeny na formátu XML a mohou obsahovat všechny informace potřebné pro tisk v jednom souboru, včetně barvy, materiálu, textury, geometrie, jednotek, informací o síti, nastavení řezu atd. Cílem je zjednodušit a vylepšit proces 3D tisku a obejít omezení formátů souborů, jako je STL.

Účel: Vhodné pro moderní 3D tiskárny a software, zejména pro tiskové úlohy, které vyžadují více materiálů a více barev. Je velmi vhodné pro tisk na průmyslové úrovni.

Omezení: Soubory 3MF jako novější formát nebyly tak široce přijaty jako STL, ale jejich výhody vedly k postupnému nárůstu používání.

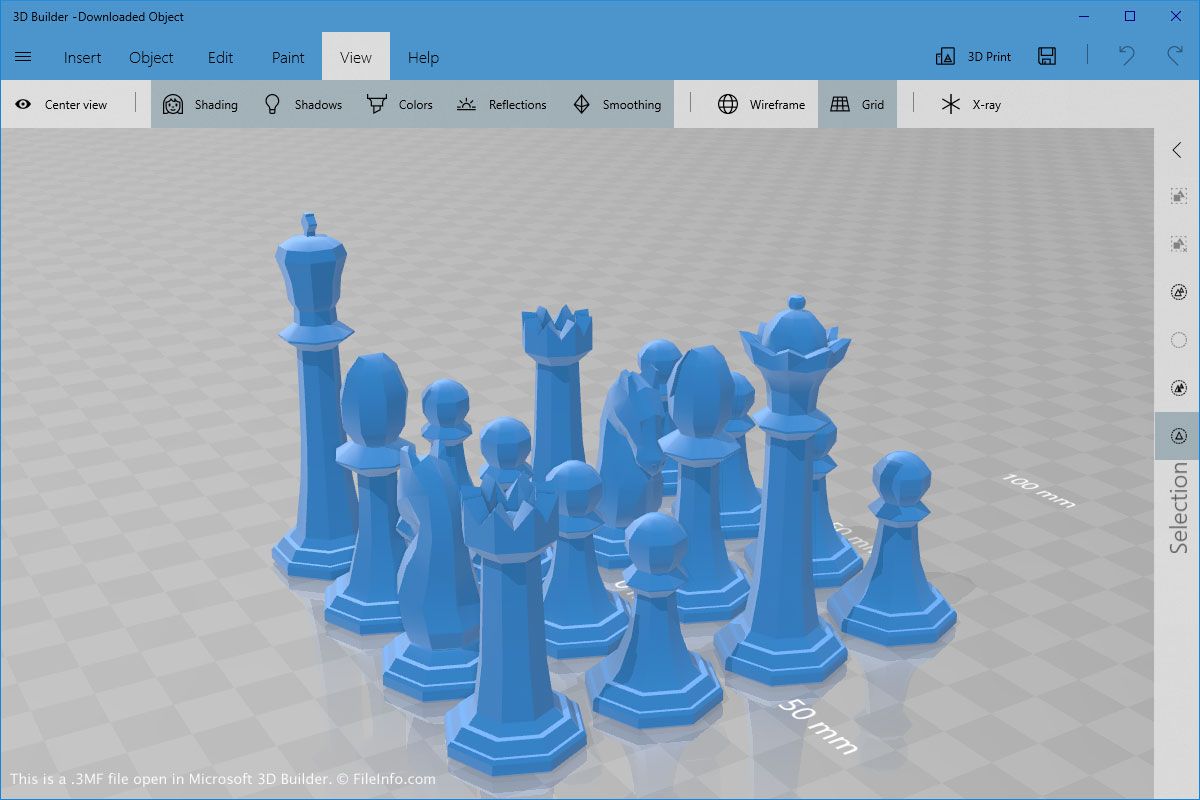

Použití: Některé moderní 3D tiskárny, 3D Builder od Microsoftu, Ultimaker Cura a další software pro řezání podporují formát 3MF.

4. AMF (formát souboru pro aditivní výrobu)

Struktura souboru: Soubory AMF jsou také založeny na formátu XML a mohou ukládat více podrobností o modelu, včetně geometrie, barvy, materiálu, textury a metadat souvisejících s tiskem. Umožňují vrstvení modelu, přičemž každá vrstva může definovat různé materiály a barvy.

Použití: Vhodné pro složité vícemateriálové a vícebarevné tiskové projekty.

Omezení: Stejně jako u 3MF existuje méně zařízení a softwaru, které jej podporují, a zatím se nedočkal široké popularizace.

Použití: Používá se převážně v průmyslových projektech, které vyžadují vysokou přesnost a více materiálů, a také v některých vědeckovýzkumných projektech.

5. G-code (G-kód)

Struktura souboru: G-kód je jazyk numerického řízení, který přímo řídí každou akci 3D tiskárny. Soubor G-kódu popisuje operace, jako je dráha pohybu, rychlost, objem extruze a teplota tiskové hlavy. Obvykle je generován softwarem pro řezání a je založen na modelových souborech STL nebo jiných formátech.

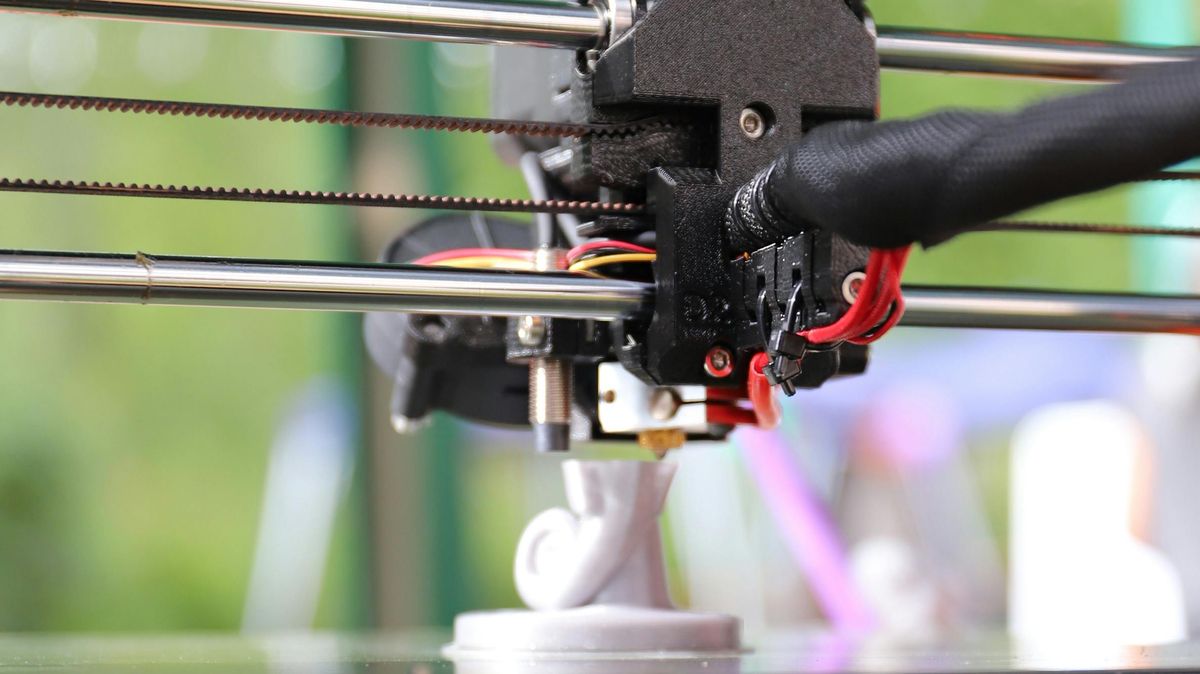

Účel: Použitelné pro téměř všechny 3D tiskárny FDM, řídí pohyb tiskové hlavy a je základním instrukčním jazykem pro 3D tisk.

Pamatujte: G-kód je specifický pro danou tiskárnu a obvykle je optimalizován pro konkrétní hardware a nelze jej použít na různých tiskárnách.

Není vhodný pro popis geometrie modelu, ale pouze pro řízení procesu tisku.

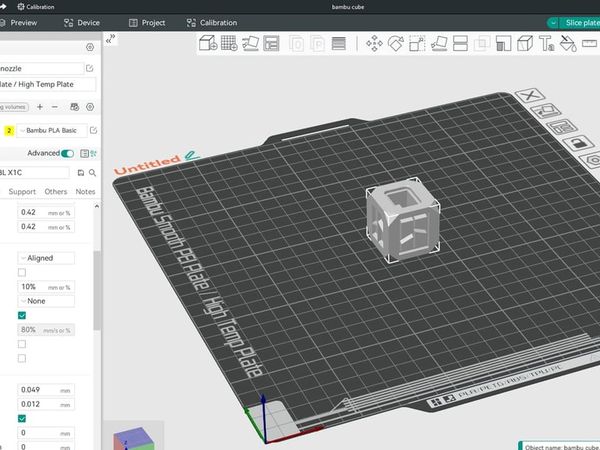

Oblast použití: Soubory G-kódu jsou finální řídicí soubory většiny FDM tiskáren a jsou výstupními soubory generovanými slicery.

6. PLY (formát polygonového souboru)

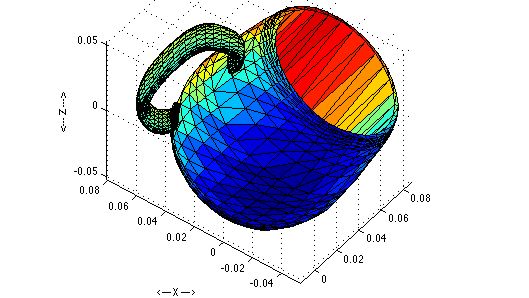

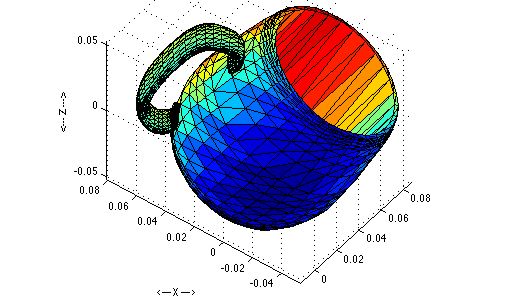

Struktura souboru: Soubory PLY se používají hlavně k ukládání geometrických dat získaných 3D skenováním. Mohou ukládat podrobné informace, jako jsou vrcholy, plochy, barvy, normály atd. modelu, a podporují více datových struktur (například polygony, jako jsou trojúhelníky a čtyřúhelníky).

Účel: Soubory PLY se používají hlavně v oblasti 3D skenování a počítačové grafiky a jsou obzvláště vhodné pro tisk složitých modelů obsahujících barevná data. Běžně se používají pro 3D tisk rekonstrukcí po skenování.

Omezení: Soubory PLY jsou relativně složité, jejich zpracování je pomalé a jejich použití je profesionálnější, vhodné pro vědecký výzkum a špičkové aplikace.

Rozsah použití: Běžně se používá ve vědeckém výzkumu, ukládání a tisku 3D skenovaných dat, vhodné pro 3D tiskové projekty, které potřebují zachovat barevné a povrchové detaily.
