Postavil jsem solární elektrárnu sám s max. výkonem při plném svitu slunce 2,76 kW, napětím 240 voltů určenou k napájení pouze zařízení s jakoukoli formou topného tělesa s regulací bez elektronických systémů (bojler, vařič, wolframová žárovka, teplomet a pod.). Náklady bez ceny použitých zásob železných profilů starších i třicet let po dědovi cca 23 tis Kč. Práce když jsem chtěl, po večerech a víkendech po dobu jednoho měsíce s pomocí mého dvanáctiletého syna. Pomoc s konečnou instalací dva dny kamarád. Toto provedení nepotřebuje úřední povolení, protože není připojeno k veřejné síti, ale měl by to dělat člověk, co má povědomí o bezpečném zapojení elektrických zařízení (izolace, umístění, zemnění atd.)
Skládá se: Ceny jsou s DPH. 12000Kč 6ks solárních panelů 40Voltů/460W zapojených v sérii (ideální by bylo 7ks, ale to zjistí člověk až pak) , 6700Kč Střídač 3500W, vstup 0 až 350 voltů DC, výstup 100 až 240V AC, krytí IP54, tichý a bez větráků s velkým chladičem vzadu může být i ve sklepě ,střídač není sínus, dělá hranatou AC a je řízen počítačem a má WIFI. V případě potřeby může být připojen i na 220 voltů od ČEZu pro případ dlouhého špatného počasí v zimě. Zatím nevyužito. 450Kč Jistič 16A/1000V pro stejnosměrné napětí DC. 370Kč Přepěťová ochrana pro solární panely, připojení na plus, mínus a zem. 1000Kč Kabel pro solární panely 100 metrů průřez 6 mm2 s dvojitou izolací. 200Kč konektory MC4 na solární kabely. 1500Kč 2ks trubka na značky délka 7 metrů. Cca 500Kč šrouby, závitové tyče, podložky, matky, trubičkový drát do svářečky, řezný kotouč atd. 32 ks starých spon na značky jsem dostal od kamaráda.
Po nápadu pátrání na netu a konzultace s kámošem, co začal s tím samým před třemi lety. Ceny už jsou na dosah s návratností cca dva roky. Nemá cenu kupovat 8 let starý soláry, jejich výkon je technologicky na třetině 180/460 Wat dnes na dva metry čtvereční plochy (jeden panel). Proč jsem zvolil uchycení z vlastních prostředků? Cena speciálních úchytů a profilů z hliníku je prakticky rovna ceně solárních panelů, v atypickém provedení ještě větší . Také jsem z grafů náklonů, směrování a účinnosti zjistil (lze bez problému najít na netu), že musím vzhledem ke střeše se sklonem 12 stupňů, zvýšit jejich sklon o 16 stupňů t.j. celkem na 28 stupňů. Směrování jednostranné střechy na jihovýchod zajistí účinnost 95%.
Soláry jsem zvolil dle zkušeností kamaráda. Šest solárních panelů Canadian s klidovým napětím jednoho 40 voltů. Dneska bych jich koupil sedm, to by bylo klidové napětí všech 280 voltů, což je vzhledem parametrům nabízených střídačů akorát. 280 voltů krát 13,5 ampér je maximum, jejich výkon klesne po náhodném zatížení na cca 3500 watů, což je pouze teoretický vrcholný výkon, odebíraný ideál je cca 2,8 kW.
Střídačů do 3500 watů je mnoho s účelem na hlavní ohřev užitkové vody v domácnosti a podobně. Jejich provedení je většinou otevřené s aktivním chlazením pomocí větráků do čistého prostředí krytí IP40. Našel jsem i provedení co jsem chtěl s krytím IP54 uzavřené, s velkým vnějším chladičem do vlhkých a nečistých prostor od firmy SAPRO. Je zajímavé, že nebyl nejdražší a byl české provenience s funkčním servisem i konzultací emailem i po tlf.(prakticky ověřeno ). Všechny mají indikaci funkce na obalu a dohled přes wifi, ukazující momentální napětí solárních panelů a odebíraný proud a celkový dodávaný výkon, denní a celkovou výrobu doposud. U mě za prvních osm dní 45 kWh. Teplotu chladiče střídače, vnější teplotní čidlo pro bojler pokud chcete využít tuto funkci, jinak ukazuje teplotu v okolí střídače. Různé grafy teplot, výroby a účinnosti. Můj střídač maká v celém rozsahu, maximum je v pohodě, bojler má 1000 wat a vařič pro sluneční vaření cca první plotýnka 800W, druhá 1200W podle potřeby zapínám jednu nebo druhou, vařič používám při plném svitu a cca do 15.00, vzhledem ke směrování JV pak klesá dodávaný výkon panelů. Ještě v červnu, po 20.00 hod ale dohřívají bojler cca 100 waty , i když slunce svítí na soláry zezadu , ideální směrování solárů je jih až JJZ, což jsem bohužel k poloze a orientaci domu nemohl. Bojler 80 litrů se na 70 stupňů zahřeje za tři hodiny, květen až červenec do osmi ráno, když je jasno. Jako zajímavost uvádím, že když bylo celý den zataženo, tak ze zbytkového světla to bojler i tak nahřálo v půl třetí odpoledne!!! Střídač má tak obrovský rozsah regulace, že jsem při sledování na WiFi koukal jak puk, zdroj pro něj jsou jen soláry, už před východem slunce běží a testuje jestli se dají připojit spotřebiče, je schopen dodávat do bojleru i minimální poskytnutý výkon. Upozorňuji, že solární elektrárna bez baterek a se střídačem na ohřev vody neumí dodávat stálý max. výkon a napětí, vše opravdu záleží na poloze slunce a mracích, ale předá na ohřev vody maximum co umožňují fyzikální zákony. Od března do října umí ušetřit cca 1500Kč u mě měsíčně pokud máte bojler 120 litrů tak i dva tisíce a když k tomu budete dle počasí i vařit tak víc.
Zapojení solárních panelů je pomocí konektorů MC4 do série bez problémů, délka do třiceti metrů uváděná v návodech je blbost, já mám 38 metrů ke střídači a funguje bez problémů. Jistič a přepěťová ochrana se zapojuje v pohodě. Výstup ze střídače je zásuvkou na 220V a co a jak si člověk na to zapojí je na něm, já tam mám bojler a zásuvku vedle sporáku v kuchyni s nápisem SOLAR kam připojuji starý dvouplotýnkový vařič. Soláry i střídač fungovali na první zapojení, přístup na WiFi z mobilu taky, vše dle návodu.

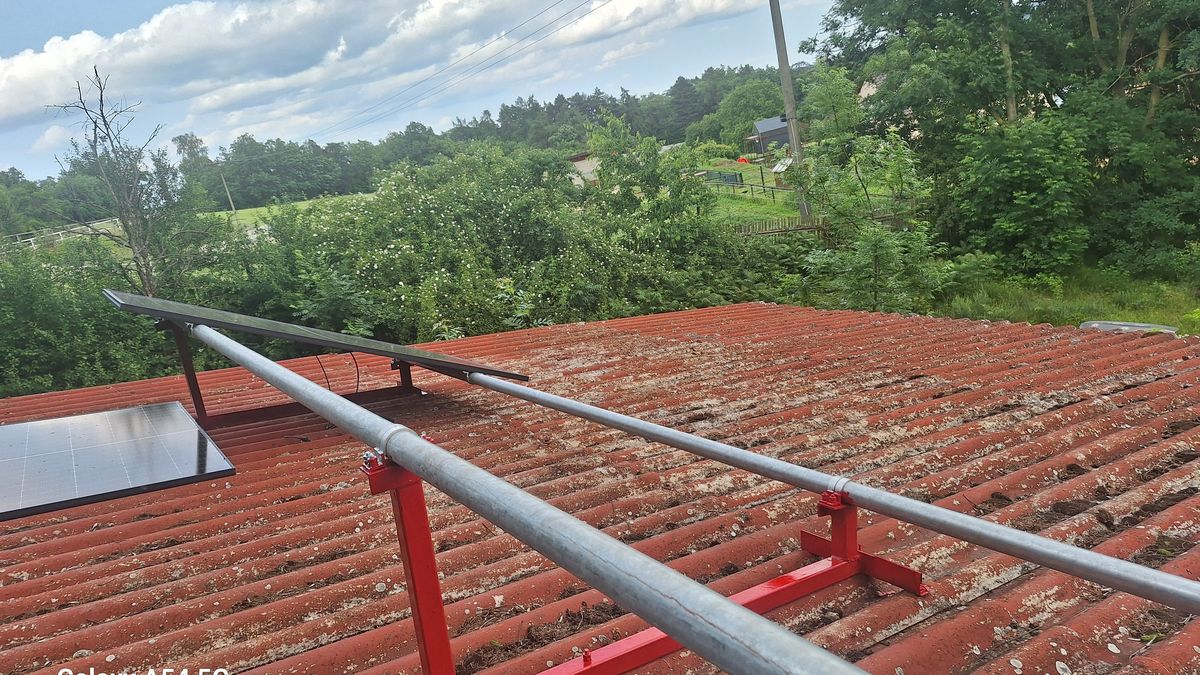

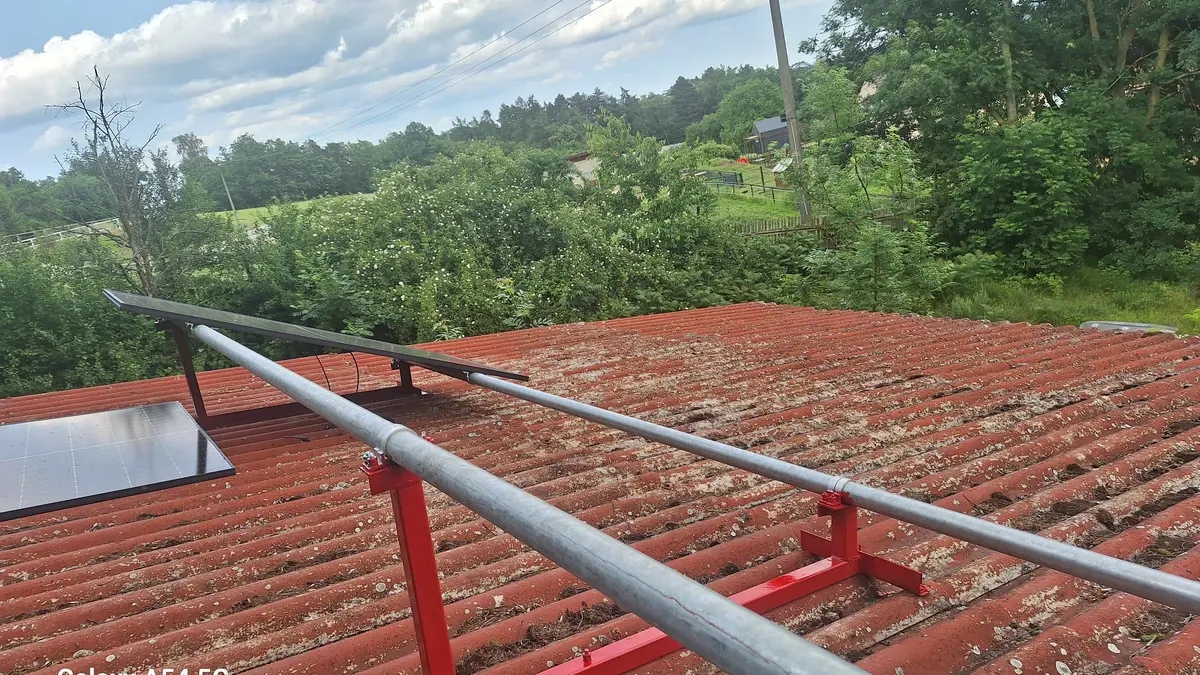

Nejnáročnější bylo vymyslet a udělat držáky na střechu, umístění solárů dá zabrat, každý váží 25 kg a je to tabule z tvrzeného skla 2×1 metr lemovaná hliníkovým profilem. Do každého jsem vrtal čtyři díry navíc kvůli držákům. Každý panel drží osm šroubů M8. Celý to drží sedm závitových tyčí M10, které jsou skrze trámy střechy, kontramatky a podložky jsou všude samozřejmostí. Využití rour na značky a příslušných spon byl dobrý nápad, celé to neskutečně zpevňují ve všech směrech. Celý to začalo fotkou domu z boku k určení základního sklonu střechy, s úhloměrem na obrazovce notebooku jsem ho snadno změřil. Čtverečkovaný papír sloužil jako projektové plátno, železné profily jsou elka a jekly 50mm. Důležité je umístění hlavních zpěr do nosných míst střechy a čím výše tím lépe. Pokud máte fištrón, čas, svářečku a chuť můžete se taky pokusit. Hodně štěstí!!! Jo, firmy to dělají jen na bojler za 65 tisíc s dotací, třicet vy, zbytek možná stát. Jen čtyři panely!!!
