Infračervený teploměr doma: pět praktických použití a jedna veličina, na které všechno stojí

Astronom William Herschel hledá způsob, jak bezpečně pozorovat Slunce, a cestou si všímá, že různě zbarvené filtry propouštějí různá množství tepla. Rozloží sluneční paprsek skleněným hranolem a měří teplotu v jednotlivých barvách; teploměr s černěnou kuličkou mu má ukázat, kolik energie nese která část spektra. Právě pod červeným koncem - tam, kde už oko nevidí nic - se teploměr zahřívá nejvíc. Toho dne Herschel zjistil, že za viditelným světlem pokračuje cosi, co oko nezachytí, ale co přenáší energii dál. Označil to jako radiant heat, sálavé teplo. Dnes tomu říkáme infračervené záření (Herschel, Philosophical Transactions of the Royal Society of London, sv. 90, 1800, s. 255–283).

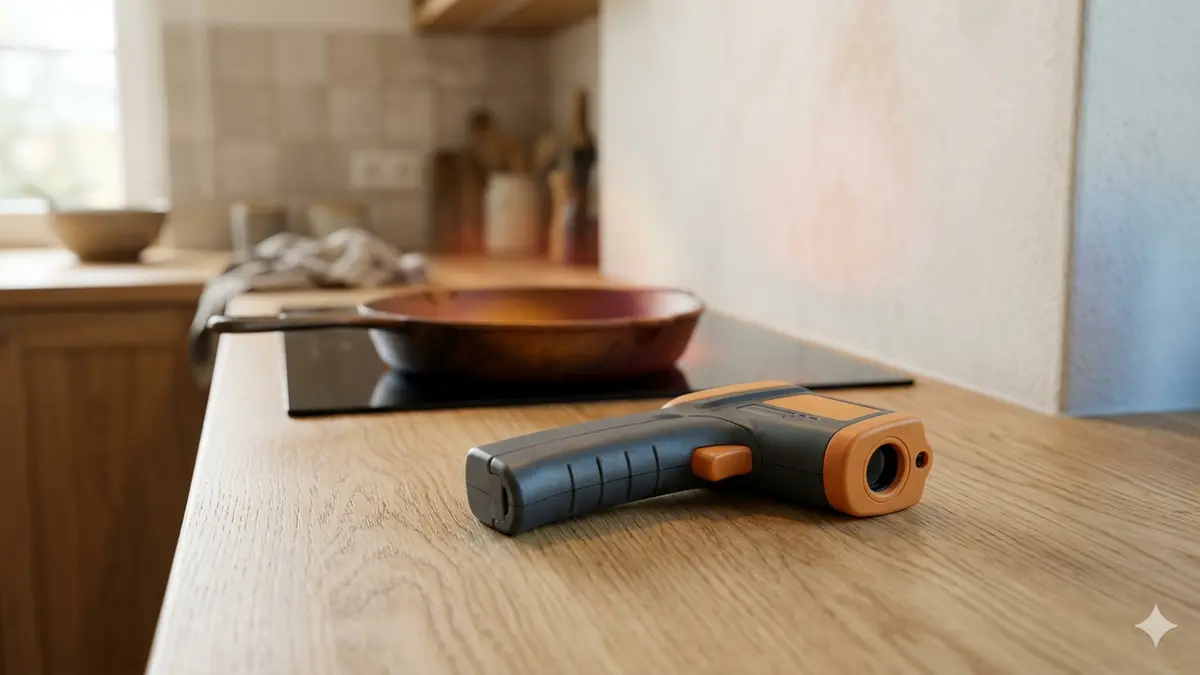

O dvě staletí později se tentýž princip skrývá v plastové pistoli z e-shopu za tři sta korun. Bezdotykový infračervený teploměr - pyrometr - měří tepelné záření povrchu a přepočítává ho na teplotu. Pro fyzika je to aplikace Planckova zákona a Stefanova-Boltzmannova zákona. Pro majitele bytu je to nástroj, který za pár vteřin prozradí, jestli v rohu za skříní roste plíseň, jestli pračka skutečně ohřívá vodu, jestli žehlička dosahuje nastavené teploty a jestli olej na pánvi ještě nedosáhl bodu kouření.

Tento článek shrnuje pět nejužitečnějších domácích aplikací IR teploměru, fyziku, která je spojuje, a jednu veličinu, bez které z pyrometru čtete nesmysly.

Infračervený teploměr neumí „změřit teplotu“ přímo. Měří intenzitu infračerveného záření přicházejícího z cíle a zpětně dopočítává teplotu podle modelu ideálního - takzvaného černého - tělesa. Jenže reálné povrchy nevyzařují stejně: tmavá drsná omítka vyzařuje skoro jako černé těleso (ε ≈ 0,93–0,95), zatímco leštěný hliník vyzařuje jen zlomek (ε ≈ 0,05–0,10) a zbytek záření z okolí naopak odráží. Naměříte-li na leštěném nerezovém hrnci s vařící vodou 38 °C místo 100 °C, není to porucha přístroje. Je to učebnicová ukázka toho, co se stane, když ignorujete emisivitu.

Každý solidnější IR teploměr umožňuje emisivitu ručně nastavit. Výchozí hodnota bývá ε = 0,95, což pokrývá většinu domácích povrchů: omítku, malbu, keramiku, dřevo, plast, gumu, olej, vodu. Problém nastává u kovů, skla a některých tenkých povlaků - a o tom bude řeč níže. Kdo si toto pravidlo zapamatuje, získá z obyčejného pyrometru překvapivě mocný diagnostický nástroj. Kdo ho ignoruje, bude číst nesmysly a možná se podle nich i zařídit.

Lednová neděle, venku −8 °C. Odsunete skříň od obvodové stěny a v rohu najdete tmavě šedou skvrnu, která tam ještě loni nebyla. Stěna je na dotek zřetelně studenější než středy ostatních stěn. Otázka není „je to plíseň?“ - to vidíte. Otázka zní, proč tam plíseň roste, jestli je problém ve stavbě, nebo ve vaší domácnosti, a jestli se může objevit i jinde.

Na to odpoví IR teploměr a jednoduchý výpočet rosného bodu.

Rosný bod je teplota, na kterou by se musel vzduch ochladit, aby v něm obsažená voda začala kondenzovat. Čím vyšší vlhkost, tím vyšší rosný bod. Při 100% relativní vlhkosti se rosný bod rovná teplotě vzduchu. V bytě z toho plyne jedno pravidlo: dotkne-li se vzduch povrchu chladnějšího než je rosný bod, vzniká na povrchu voda - a s ní ideální prostředí pro plíseň.

Pro výpočet slouží August-Roche-Magnusova formule v podobě Alduchov & Eskridge (1996), ověřená Lawrencem (2005) s přesností ±0,35 °C v rozsahu −40 až +50 °C:

γ(T, RH) = ln(RH / 100) + (17,625 × T) / (243,04 + T)

T_d = (243,04 × γ) / (17,625 − γ)

Pro rychlý odhad v hlavě (při RH > 50 %) stačí pravidlo palce: T_d ≈ T − (100 − RH) / 5.

V pokoji s 21 °C a 50% vlhkostí tak vychází rosný bod 10,2 °C. Kondenzace nastane při povrchové teplotě pod tuto hodnotu. Jenže - a to je důležité - plíseň začíná růst už dřív.

Rosné body se pohybují zhruba v těchto intervalech (°C) podle teploty vzduchu a relativní vlhkosti:

Stavební plísně jako Aspergillus, Cladosporium a Penicillium ovšem rostou už při lokální relativní vlhkosti na povrchu kolem 80 %. To odpovídá povrchové teplotě přibližně o 3 °C vyšší než rosný bod. Česká technická norma ČSN 73 0540-2 z tohoto důvodu nepoužívá jako kritérium rosný bod, ale kritickou povrchovou vlhkost φ_si,cr = 80 %. Pro výplně otvorů (okna, dveře) norma připouští méně přísné kritérium φ_si,cr = 100 %, tedy samotnou kondenzaci.

V modelovém pokoji s 21 °C a 50% vlhkostí tedy vzniká riziko plísně už při povrchové teplotě pod zhruba 13,2 °C. Kondenzát začne téct po stěně až pod rosným bodem - ale to je na prevenci pozdě.

ČSN 73 0540-2 posuzuje konstrukce pomocí bezrozměrného teplotního faktoru vnitřního povrchu:

f_Rsi = (θ_si − θ_e) / (θ_ai − θ_e)

kde θ_si je povrchová teplota, θ_e venkovní a θ_ai vnitřní teplota vzduchu. Výhoda tohoto parametru je, že nezávisí na aktuálních teplotách - je vlastností samotné konstrukce, podobně jako součinitel prostupu tepla U.

Pro obytné budovy (θ_ai = 20 °C, φ_i = 50 %) vychází z normy pro stavební konstrukce kritický teplotní faktor zhruba 0,74–0,78 podle návrhové venkovní teploty (v ČR typicky −13 až −21 °C). Pro Prahu s návrhovou teplotou −13 °C to odpovídá minimální povrchové teplotě asi 11,9 °C. Pro výplně otvorů je kritérium mírnější - kritický teplotní faktor zhruba 0,65 a minimální povrchová teplota pro Prahu asi 8,4 °C.

V revizi ČSN 73 0540-2 z roku 2025 se dřívější bezpečnostní přirážka k teplotnímu faktoru nahrazuje konstantní přirážkou 5 % k relativní vlhkosti vnitřního vzduchu (v souladu s ČSN EN ISO 13788). Norma dále určuje požadavky na lineární tepelné mosty: doporučená psí-hodnota je ψ ≤ 0,10 W/(m·K), požadovaná ≤ 0,20 W/(m·K).

Potřebujete IR teploměr s možností nastavení emisivity (pro omítku a malbu ε = 0,93–0,95) a libovolný digitální teploměr s vlhkoměrem.

Měřte v zimě, při stálém vytápění (20–22 °C) po dobu alespoň 24 hodin, při stabilní venkovní teplotě ideálně pod −5 °C a s nevyvětranou místností alespoň hodinu před měřením. IR teploměr nechte aklimatizovat na pokojovou teplotu asi 15 minut - studený přístroj čte chybně.

Systematicky proměřte kritická místa ze vzdálenosti 30–50 cm: vnější rohy stěn (svislé i vodorovné), okenní ostění, nadpraží a parapety, styky stěn s podlahou a stropem, prostor za nábytkem u obvodových stěn (odsuňte skříně), místa s viditelnými skvrnami vlhkosti. Zaznamenejte nejnižší povrchovou teplotu a porovnejte ji s rosným bodem:

Specializované přístroje jako Testo 835-H1 kombinují IR teploměr, snímač vlhkosti, výpočet rosného bodu i semaforové zobrazení rizika v jediném zařízení. Levnější alternativou je TFA Dostmann 31.1141, označovaný jako Schimmel-Detektor, se stejnou funkcí za zlomek ceny.

Skvrna za skříní byla první stopa. Druhá vás zavede k oknům, protože právě tam stavba „dýchá“ ven nejvíc. Princip měření se nemění, mění se jen čísla a emisivita cíle.

Tepelný most je místo, kudy teplo prochází konstrukcí snadněji než okolím. V zimě se projevuje studeným flekem na vnitřním povrchu stěny. Termovizní kamera zobrazí celou teplotní mapu najednou - tisíce bodů současně, cena od 15 000 Kč nahoru. IR teploměr měří vždy jen jeden bod, ale pro systematický průzkum to stačí; stačí vědět, kam mířit.

Pravidlo palce: rozdíl povrchových teplot větší než 5 °C mezi středem stěny a okolím signalizuje tepelný most. Typická místa: vnější rohy místností (teplo uniká do dvou i tří směrů), okenní ostění a nadpraží (zvláště u dodatečného zateplení, kde se nezateplily špalety), styk balkónové desky s obvodovou stěnou (železobetonová deska prochází izolací), styk stěny s podlahou nad nevytápěným sklepem a schránky rolet a žaluzií.

Kvalitu zasklení určuje součinitel prostupu tepla U_g (sklo) a U_w (celé okno) ve W/(m²·K). Čím nižší hodnota, tím lépe zasklení izoluje:

Revize ČSN 73 0540-2 z roku 2025 požaduje pro okna v obvodové stěně U_N ≤ 1,5 W/(m²·K), doporučuje U_rec ≤ 1,2 a pro pasivní standard U_pas ≤ 0,8. Jednoskla a standardní dvojskla bez low-e povlaku požadavky normy dávno neplní.

Vnitřní povrchovou teplotu skla uprostřed tabule lze předem odhadnout vzorcem θ_si = θ_i − U_g × R_si × (θ_i − θ_e), kde R_si = 0,13 m²·K/W je odpor přestupu tepla na vnitřní straně.

Při 21 °C v místnosti a venkovní teplotě −10 °C vychází vnitřní povrch jednoskla zhruba −2,4 °C (při −15 °C venku −6,1 °C), u standardního dvojskla 9,7 °C (respektive 7,9 °C), u dvojskla s low-e a argonem 16,6 °C (respektive 15,9 °C) a u trojskla s low-e a argonem 18,2 °C (respektive 17,7 °C).

Při 50% vlhkosti v místnosti (rosný bod 10,2 °C) jednosklo kondenzuje vždy - namrzá zevnitř, voda teče po parapetu. Standardní dvojsklo bez low-e kondenzuje při venku pod −10 °C. Dvojsklo s low-e je za běžných českých zimních podmínek bezpečné, trojsklo je bezpečné i při 60% vlhkosti.

Detail, kterého si laik nevšimne a který přitom rozhodne o kondenzaci u parapetu: distanční rámeček mezi skly. Hliníkový rámeček s vysokou tepelnou vodivostí snižuje teplotu skla u okraje přibližně o 4 °C oproti středu tabule - je to nejslabší místo celého okna. „Teplý“ distanční rámeček z nerezu, plastu nebo kompozitu snižuje tento teplotní propad na 1–2 °C a podle dostupných údajů eliminuje až 70 % případů kondenzace u okrajů skla. Psí-hodnota hliníkového rámečku je 0,08–0,11 W/(m·K), teplého rámečku pouze 0,03–0,06.

Měřte v zimě (listopad až březen), za zatažené oblohy bez přímého slunce - přímé sluneční záření ohřívá fasádu nerovnoměrně na hodiny dopředu. Potřebujete stabilní venkovní teplotu po dobu alespoň několika hodin a minimální rozdíl 15 °C mezi vnitřkem a vnějškem, tedy při 21 °C uvnitř musí být venku pod +6 °C, ideálně pod 0 °C. Nejlepší čas je brzy ráno nebo večer. Vítr pod 12 km/h.

Pro měření skla nastavte emisivitu na ε ≈ 0,85–0,90, pro omítnuté a natřené stěny na ε ≈ 0,93–0,95. Dávejte pozor na poměr D:S (vzdálenost ku průměru měřicí stopy): při D:S 12:1 a vzdálenosti 1,2 m měříte kruh o průměru 10 cm - pro malé detaily jako roh okenního rámu musíte teploměr přiblížit na 15–20 cm.

Profesionální termovizní měření budov se v ČR řídí normou ČSN EN 13187 (Tepelné chování budov - Kvalitativní určení tepelných nepravidelností v pláštích budov - Infračervená metoda) a stojí typicky 3 000–8 000 Kč za dům.

Od obálky budovy se přesuneme dovnitř, ke spotřebičům. Vadné topné těleso pračky patří mezi poruchy, které si člověk všimne teprve po několika týdnech: prádlo je zatuchlé, prášek se nerozpouští, bílá trička po deseti praních šedivě zešednou. Tradiční kontrola znamená rozebrat zadní panel a změřit těleso multimetrem. IR teploměr to dokáže bez nářadí.

Nastavte program bavlna 60 °C (ne eco, ne šetrný). Po 15–20 minutách od startu (těleso se aktivuje až po napuštění vody) zamiřte IR teploměr na střed skla dvířek ze 15–20 cm. Emisivita ε ≈ 0,92–0,95 odpovídá běžnému sklu s plastovým rámečkem.

Co očekávat: u funkčního tělesa na programu 60 °C je sklo znatelně teplé, teploměr ukazuje řádově 35–50 °C. Na programu 90 °C je to 50–70 °C. U vadného tělesa zůstává sklo na pokojové teplotě i po 20 a více minutách.

Evropské nařízení Komise (EU) 2019/2023, účinné od 1. března 2021, vyžaduje, aby výrobci praček deklarovali spotřebu podle programu „eco 40-60“. Ten je navržen pro společné praní bavlny s doporučenou teplotou 40 i 60 °C v jednom cyklu a energetickou úspornost získává mimo jiné tím, že vodu ohřívá znatelně méně, než programový štítek „60 °C“ napovídá. Program tedy neklame - nedeklaruje 60 °C - ale na kontrolu topného tělesa se nehodí, protože reálná teplota je příliš nízká a rozptyl mezi modely příliš velký.

Samostatný problém odhalil britský časopis Which? ve srovnávacím testu z roku 2013. Na standardním programu bavlna 60 °C (tedy ne eco) testoval teplotu prací lázně u dvanácti modelů - a osm z nich 60 °C vůbec nedosáhlo. Nejnižší naměřená hodnota byla 43 °C. Test nebyl od té doby ve srovnatelném rozsahu opakován, takže jde spíše o ilustraci principu než o aktuální přehled trhu; tendenci výrobců šetřit energií na úkor deklarované teploty ovšem potvrzují i pozdější měření.

Pro kontrolu topného tělesa proto volte standardní program bavlna, ne eco, a pokud ho pračka nabízí, raději 90 °C, kde je kontrast proti pokojové teplotě jednoznačný.

Pokud má pračka zdvojené sklo dvířek (moderní modely s lepší izolací) nebo plastovou izolační vrstvu, vnější teplota skla může být nízká i u funkčního tělesa. Alternativně měřte odpadovou hadici (ε ≈ 0,95) během vypouštění hlavního praní nebo spodní část těla pračky poblíž topného tělesa.

Vadné těleso se projevuje i dalšími symptomy: prášek se nerozpouští, prádlo páchne, pračka nedokončí cyklus (čeká na dosažení teploty) a moderní stroje zobrazí chybový kód. Jejich přiřazení ke konkrétním závadám ale záleží na výrobci a modelu a napříč značkami se často neshoduje:

Definitivní potvrzení dá multimetr: funkční topné těleso má odpor 20–50 Ω, přerušené ukáže nekonečno.

Od pračky vede k žehličce krátká cesta. Žehličky stárnou - termostat se opotřebovává, kalibrace se posouvá - a po pěti letech může nastavení „bavlna“ znamenat cokoli od 150 °C po 220 °C. Většina lidí si toho všimne, až když roztaví polyesterovou blůzu, nebo naopak nedokáže odžehlit bavlněnou košili.

Symboly na etiketách textilií definuje mezinárodní norma ISO 3758. Její nejnovější verze je ISO 3758:2023 (publikovaná v prosinci 2023, nahrazuje verzi z roku 2012), ale teplotní limity tří teček se na rozdíl od řady rozšířených tvrzení nezměnily:

Co je v revizi z roku 2023 nové, je samostatný symbol pro žehlení bez napařování s maximem 120 °C (pro materiály, u nichž by pára způsobila nevratné poškození), několik grafických úprav sladěných s GINETEX a nové výjimky pro koberce a neoddělitelné potahy. Doslovný posun „žehlicích teček“ o 10 °C nahoru, který kolem revize kolují v médiích a návodech, se tedy nekonal.

Čistý len se v praxi žehlí až při 200–230 °C, často s napařováním; samotné teplotní zkoušky žehliček upravuje jiná norma, IEC 60311.

Zapněte žehličku na požadované nastavení a počkejte, až termostat alespoň jednou sepne a rozepne (kontrolka zhasne a znovu se rozsvítí). Po této stabilizaci vyčkejte 60 sekund. IR teploměrem zamiřte na střed žehlicí plochy z 10–15 cm a udělejte několik měření: teplota osciluje v důsledku cyklování termostatu, typicky v rozmezí ±5–10 °C kolem nastavené hodnoty. Skutečná provozní teplota je průměr maxima a minima.

Podle dostupných testů se většina domácích žehliček odchyluje o ±15–18 °C od nastavené hodnoty kvůli nekalibrovaným termostatům. IR teploměr je nejsnazší způsob, jak tu odchylku odhalit.

Zde narazíme na stejný problém jako u leštěného hrnce v úvodu. Emisivita povrchu žehličky se dramaticky liší podle materiálu:

Máte-li nerezovou žehlicí plochu, existují dvě cesty: buď nastavte emisivitu na teploměru na 0,50–0,60, nebo použijte osvědčený trik s černou elektrikářskou páskou (ε ≈ 0,95) - přilepte proužek pásky na plochu, nechte vyrovnat teplotu (30–60 sekund) a měřte na pásce. Teploměr pak čte emisivitu pásky, nikoli kovu.

Pozor i na tenkou vrstvu teflonu: je-li povlak tenký (řádově mikrometry) a opotřebovaný, IR záření částečně „prosvítá“ k podkladovému kovu a efektivní emisivita klesá na 0,38–0,46. U starých opotřebovaných teflonových žehliček proto také doporučuji trik s páskou.

Nakonec opustíme studenou stránku fyziky a přesuneme se do kuchyně. Tady se IR teploměr stává skoro jediným praktickým měřidlem: vpichový teploměr potřebuje hloubku oleje, kterou při mělkém smažení prostě nemáte.

Nalijete do prázdné leštěné nerezové pánve vodu, přivedete k varu, zamíříte IR teploměrem - a čtete 38 °C. Pánev přitom bublá na sto stupních. Principiálně je to stejná situace jako u nerezové žehličky: leštěná nerez má emisivitu kolem 0,07–0,17, takže většinu infračerveného záření odráží místo aby ho vyzařovala. Teploměr čte teplotu stropu, zdí a vaší tváře promítnutou na lesklém povrchu. Na matně oxidované litině (ε 0,64–0,97 podle stavu) a na keramickém nebo teflonovém nepřilnavém povrchu (ε 0,92 a více) je situace úplně jiná - tam IR teploměr funguje spolehlivě.

Klíč k měření olejů je pak elegantní: olej sám má emisivitu 0,94–0,95, což je prakticky ideální hodnota. Jakmile je v pánvi olej, měříte olej - ne kov pod ním. Stačí i tenká vrstva.

V restauracích může povrch woku při smažení přesáhnout 370 °C, ale to vyžaduje vyhovující olej a absenci vody. V domácnosti se této oblasti raději vyhněte.

Bod kouření je teplota, při níž olej viditelně dýmá a rozkládá se - uvolňuje toxický akrolein a další degradační produkty. Pravidlo: volte olej s bodem kouření alespoň 20–30 °C nad plánovanou teplotou smažení.

A poslední, málo příjemné číslo. Bod vzplanutí (flash point) rostlinných olejů leží typicky kolem 300–335 °C - při této teplotě se výpary vznítí od otevřeného plamene. Bod samovznícení (autoignition) je 400–435 °C - olej vzplane sám, bez vnějšího zdroje. Mezi bodem kouření a bodem vzplanutí je bezpečnostní rezerva 80–100 °C, ale jakmile olej začne kouřit, teplota stoupá rychle a nelineárně.

Vaření je podle amerických statistik nejčastější příčinou požárů v domácnosti (zhruba polovina všech hlášených požárů obytných budov) a hlavním faktorem při vzniku těchto požárů je vaření bez dozoru - podle analýzy amerického úřadu USFA za roky 2017–2019 šlo o přibližně 37 % požárů souvisejících s vařením. Právě proto je IR teploměr praktický preventivní nástroj: umožňuje průběžně sledovat teplotu oleje a snížit výkon dřív, než se přiblíží rizikové oblasti.

Pokud se olej přesto vznítí: nikdy nelijte vodu. Exploze páry rozstříkne hořící olej po celé kuchyni a změní malý požár v katastrofu. Správný postup: vypnout sporák, přiklopit pánev pokličkou nebo hasicí dekou, případně použít hasicí přístroj třídy F. V ČR pak volat 150.

Co spojuje rosný bod v rohu za skříní, povrchovou teplotu trojskla a bod kouření slunečnicového oleje? Každý povrch nad absolutní nulou vyzařuje infračervené záření, jehož intenzita odpovídá jeho teplotě - a jehož charakter závisí na tom, jak dobře konkrétní materiál dokáže své teplo vyzařovat.

Ta druhá část věty se jmenuje emisivita a je důvodem, proč IR teploměr funguje na tmavé omítce, oleji a matné keramice spolehlivě, a proč na leštěném hrnci ukazuje hlouposti. Pyrometr za tři sta korun nemá proti profesionální termokameře za padesát tisíc žádnou výhodu v rozlišení ani v přesnosti. Jeho jediná výhoda je dostupnost - a to, že vám dává nástroj, díky kterému vidíte něco, co oko principiálně nevidí.

Herschelův experiment z roku 1800 přitom předběhl teorii tepelného záření o celé století: Josef Stefan zformuloval svůj zákon o závislosti vyzařování na čtvrté mocnině teploty teprve v roce 1879, Ludwig Boltzmann ho teoreticky odvodil v roce 1884 a Max Planck vysvětlil spektrum černého tělesa až v roce 1900. Když toto jedno pravidlo o emisivitě pochopíte, stane se z plastové pistole za pár stovek překvapivě pozorný pomocník: odhalí rostoucí plíseň dřív, než ji uvidíte, rozliší kvalitní zasklení od zastaralého, odhalí mrtvé topné těleso pračky, nekalibrovaný termostat žehličky i bod kouření oleje. Bez dotyku, za několik vteřin, z vašeho kuchyňského stolu.

Sám Herschel o sálavém teple uvažoval jako o „neviditelném světle“ - paprscích Slunce, které podle jeho vlastních slov mají vlastnosti nezpůsobující vjem zraku. Hypotézu pak v pozdějších článcích částečně zpochybnil; jeho výchozí experiment s teploměry na lavici ale zůstal. Když si pořídíte pyrometr a naučíte se s ním, na pár vteřin se v tom původním experimentu ocitnete i vy - jen s lepším teploměrem.
