Francisova turbína na Štvanici

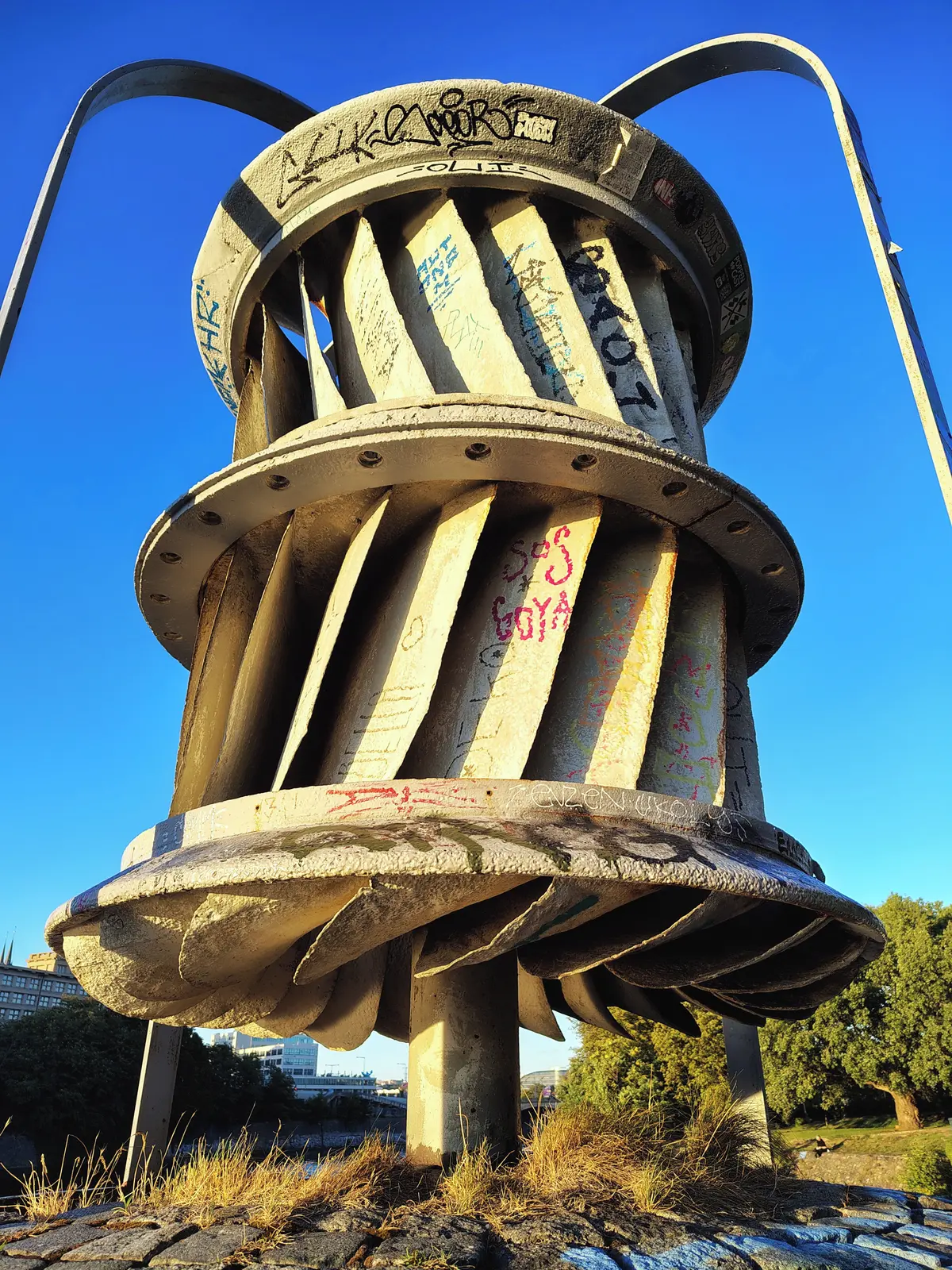

Jedná se o Francisovu trojčitou vertikální turbínu se svislou hřídelí s výkonem 474 kW. V elektrárně pracovaly 3 stejné turbíny vedle sebe.

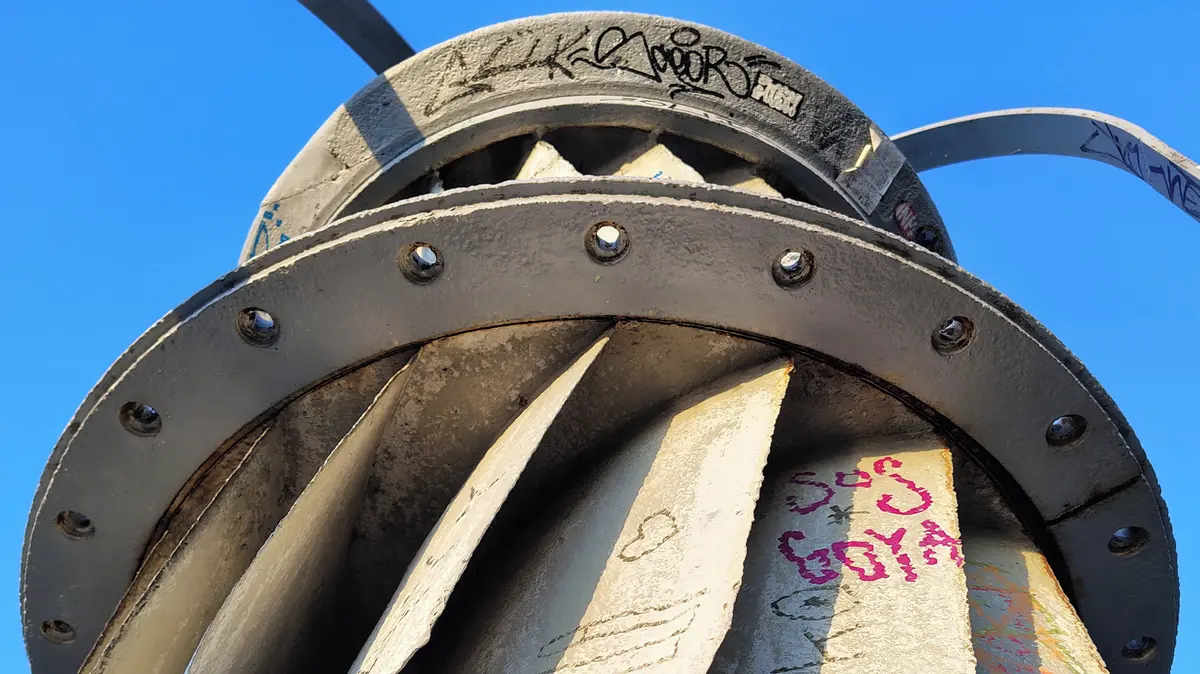

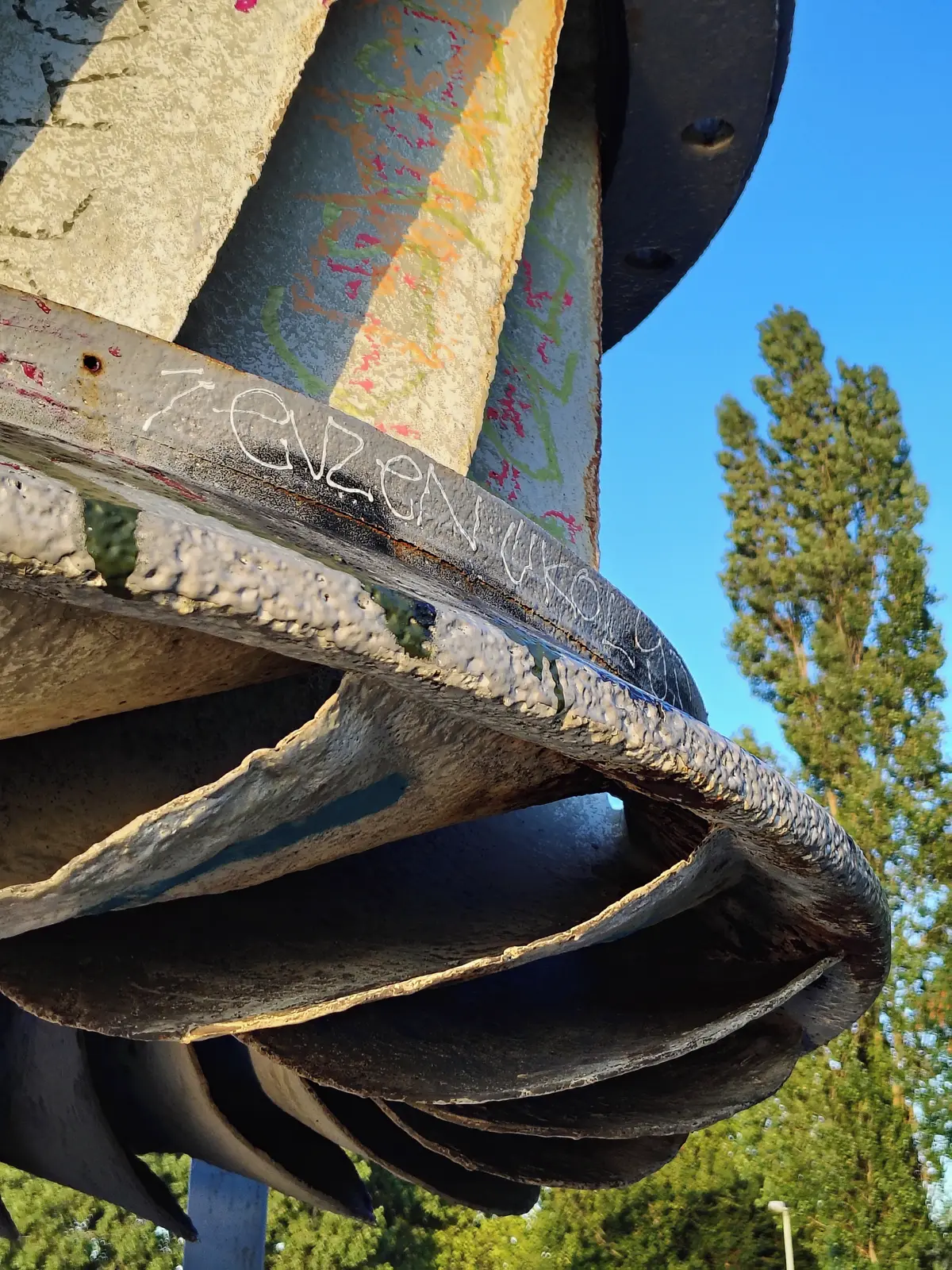

Trojčitá - specifická, a již historická, varianta Francisovy turbíny, se třemi oběžnými koly, které jsou na jedné společné hřídeli.

Smyslem této konstrukce bylo získat vyšší otáčky v malém spádu vody (jen 3,9m), ale s velkým průtokem (velkou hltností turbíny).

Turbínu vyrobila v roce 1911-1914 Elektrotechnická akciová společnost, dříve Kolben a spol. a fungovala až do roku 1972, kdy byl provoz elektrárny ukončen.

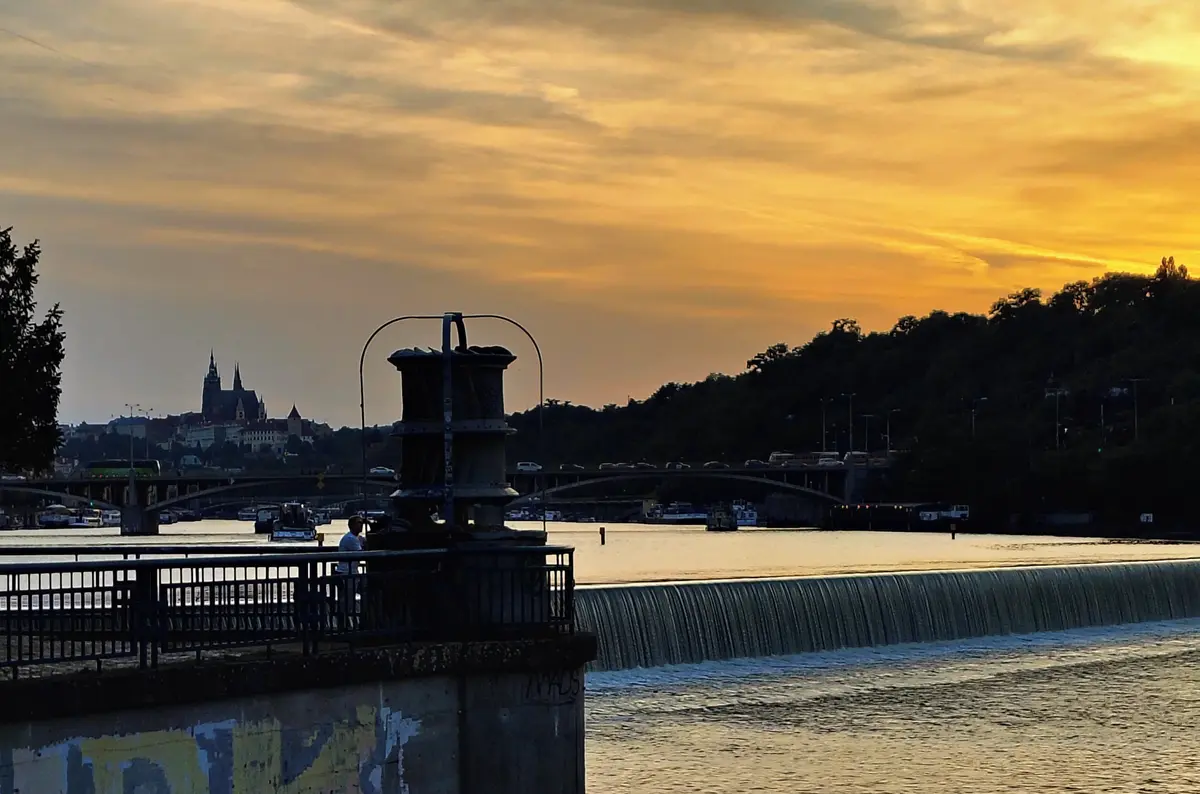

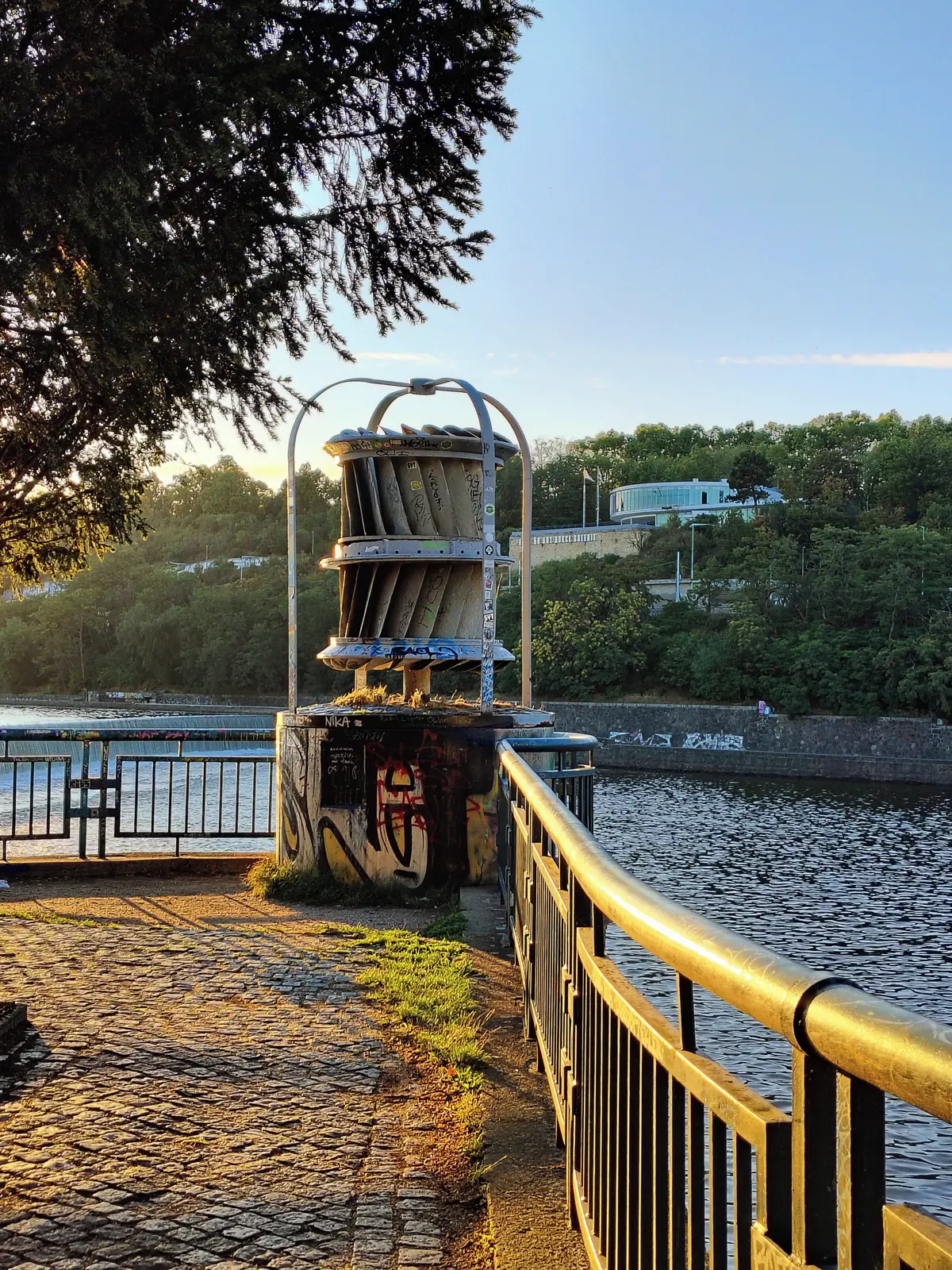

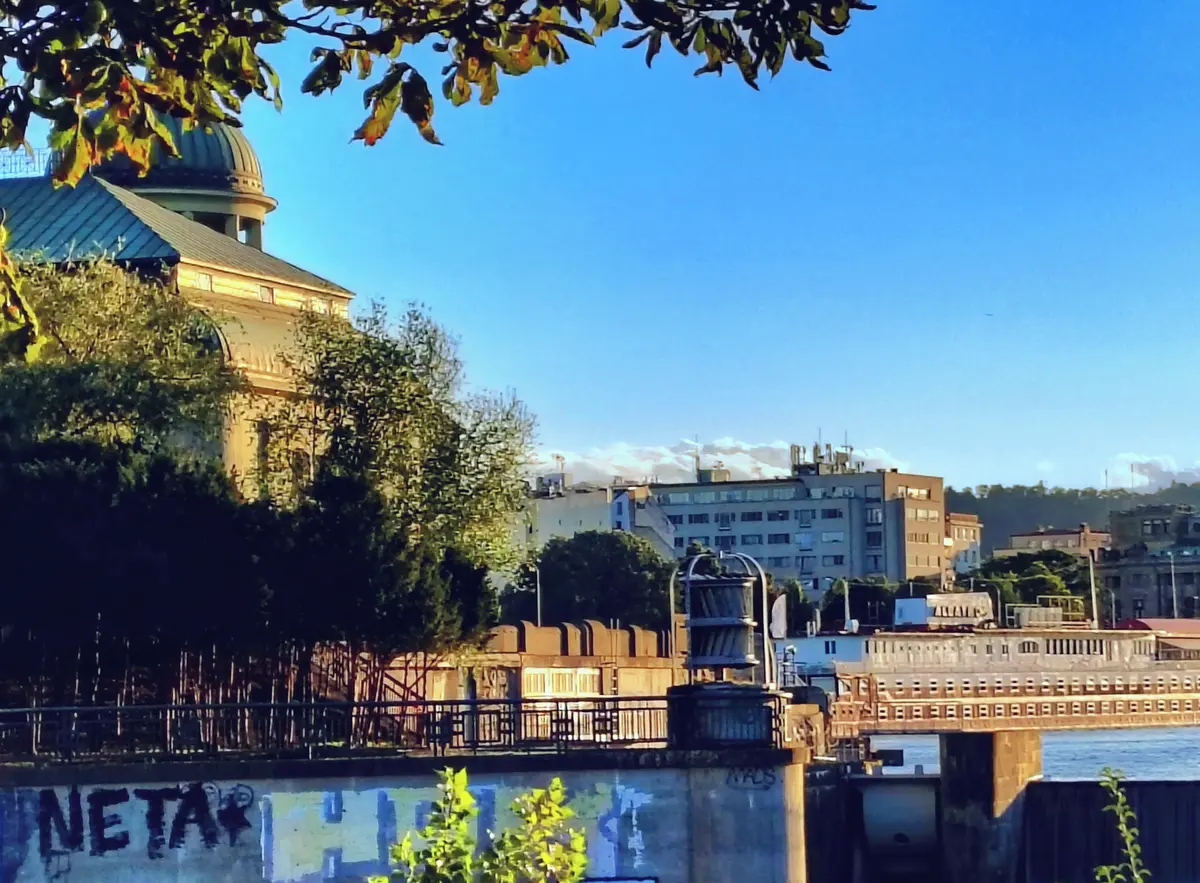

V letech 1984-1987 došlo k zásadní přestavbě elektrárny Štvanice a přilehlého Helmovského jezu. Během této akce byla jedna z původních turbín zachována a umístěna v exteriéru jako umělecká instalace podle návrhu Ing. arch. Tomáše Šenbergera.
