Dotaz
Neviem, či sa vás to už niekto opýtal. Ale mňa zaujíma električka či vlak počas dažďa. Keď stoja električky aj vlaky a nastupujú počas dažďa ľudia – držia sa vonkajšieho zábradlia alebo otvárajú dvere. Ako a kde sa uzemňuje elektrika z vedenia?
Minutová odpověď
- Vlaky i tramvaje jsou uzemněny přes kola a jejich kontakt s kolejnicí.
- Kolejnice je přímo uzemněná do země drátem.
Odpověď
Vlak i tramvaj musí být uzemněny, tj. vodivě spojeny se zemí tak, aby proud vždy „odtekl“ do země. Díky tomu jsou cestující chráněni před elektrickým šokem a lokomotivy i vagóny například před následky blesků. Hlavně se tím ale uzavře obvod mezi trolejí a zemí a vlak nebo tramvaj se mohou pohybovat.

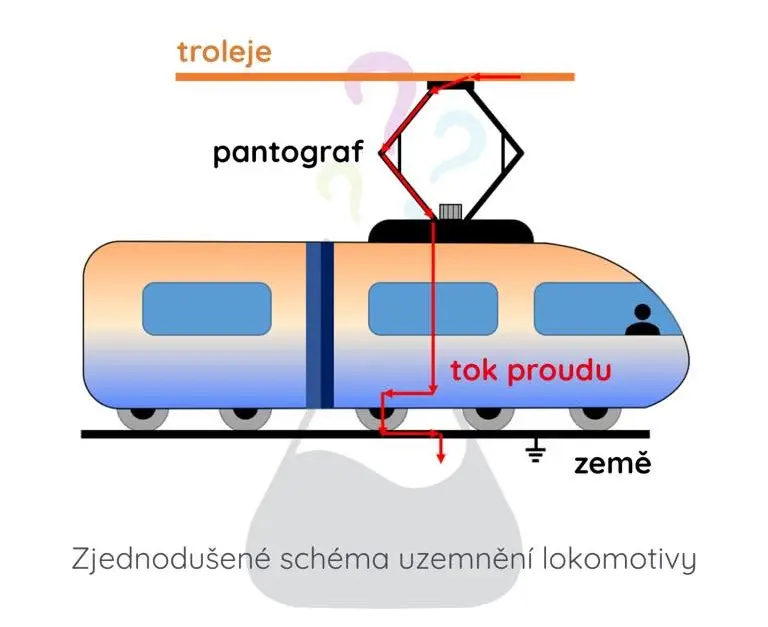

Proud v troleji se sbírá pantografem (viz obrázek), který je vodivě spojen s elektromotorem. Ten následně roztáčí kola lokomotivy nebo vagónu tramvaje. Proud z elektromotoru se odvádí drátem do kol přes tzv. kartáč, který je v kontaktu s otáčející se nápravou kol. Kola jsou pak v kontaktu s kolejnicí, která je uzemněná drátem.
Skrz tento obvod teče proud z troleje přímo do země. Vlak nebo tramvaj se mohou pohybovat a současně jsou uzemněny. Tento základní princip je pěkně a názorně zpracován zde [1].
Veškeré části, kterých je možné se dotknout za normálního užívání, jsou pak od tohoto obvodu izolovány, takže pro cestující ani za deště žádné riziko úrazu proudem nehrozí.
Tak šťastnou cestu!
Pro Zeptej se vědce odpovídal Vítek
Ing. Vít Svoboda, Dr. sc. ETH Zürich, JILA — CU Boulder & NIST
Odbornou revizi poskytl Mgr. Jakub Martinka, Ústav fyzikální chemie J. Heyrovského AV ČR, J. Heyrovský Institute
Odpověď editovaly Mgr. Hien Rozsívalová, Ph.D. a Ing. Kristýna Lapčíková, Dr. sc. ETH Zürich, University of Colorado Boulder, Geological Sciences & Institute of Arctic and Alpine Research
Další čtení
[1] https://www.lesics.com/how-does-an-electric-train-work.html
