Grand Tour bez paliva: jak Voyager 1 využil gravitační praky

Foto: NASA — Public Domain

5. 9. 1977 odstartoval Voyager 1 na „Grand Tour“ k Jupiteru a Saturnu. Odhalil sopky na Io, jemné prstence a přinesl Bledě modrou tečku a odnesl Zlatou desku. Dnes měří mezihvězdné prostředí a ukazuje, kde možná končí naše soustava.

Článek

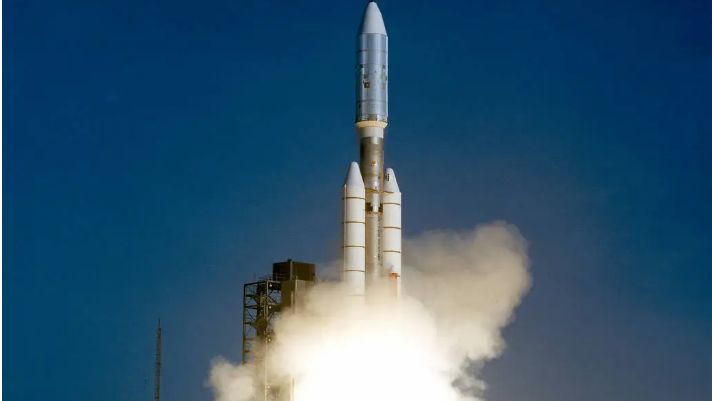

V 8:56 ráno místního času (12:56:01 UT) se z rampy LC-41 na Cape Canaveral zvedá Titan IIIE-Centaur (TC-6) se sondou Voyager 1. O dva týdny dřív startovala „dvojka“, ale „jednička“ má kratší a rychlejší dráhu k Jupiteru a Saturnu. Cíl je prostý a smělý zároveň: stihnout jedinečné planetární okno a navázat gravitační praky tak, aby se sonda dostala k oběma obrům s minimem paliva. Okno, které umožnila vzácná konstelace v 70. letech (opakování zhruba jednou za 175 let), je důvod, proč se startuje právě teď – než se planety rozutečou.

Start přitom nemá daleko ke zrušení. Druhý stupeň Titanu (LR-91) vypne předčasně a zanechá stovky kilogramů nevyhořelého paliva; Centaur musí situaci zachránit delším zážehem, který dobere chybějící rychlost. Rezerva je mizivá: k vypnutí motoru chybí jen 3,4 s do úplného vyčerpání zásob. Přesto se vložená energie trefí do koridoru a sonda míří na správnou únikovou dráhu k Jupiteru.

„Lidský“ rozměr mise je zřejmý už v den startu. Malý tým inženýrů a vědců z JPL a KSC rozjíždí projekt, který má primární plán na několik let – přelet Jupiteru a Saturnu – nikoli na desetiletí. Voyager 1 poletí s třemi RTG místo solárních panelů a s technologiemi své doby (páskové rekordéry, skromná paměť), ale s ambicí doručit první detailní snímky a měření vnějších planet. To, co se spustilo 5. září 1977, byl risk proměněný v trajektorii na hranici možností – a začátek cesty, která původní „pětiletý“ plán mnohonásobně přeroste.

Hardwarový základ pro dlouhý život

Konstrukce a „talíř“
Tělo Voyagera je desetiboký modul s přístrojovými rameny a vysokoziskovou parabolou o průměru 3,7 m. Na výložnících jsou mimo jiné 13m magnetometrický boom a rameno s energetickým zdrojem, samotná sonda má startovní hmotnost ~722 kg. Velká anténa drží spojení i ve vzdálenostech za okrajem heliosféry.

Energie bez Slunce
O napájení se starají MHW-RTG – radioizotopové generátory převádějící teplo z Pu-238 na elektřinu. Po startu dával každý ~158 W, dohromady ~470 W, přičemž výkon pomalu klesá (poločas 87,7 roku + stárnutí termočlánků). RTG zároveň dodávají spoustu odpadního tepla, které v hlubokém chladu zvyšuje tepelnou stabilitu busu.

Orientace a „mikro-manévry“
Stabilizaci v třech osách zajišťuje AACS: Sluneční čidlo pro yaw/pitch a hvězdný tracker na Canopus pro roll (v redundantním páru). Drobné změny směru dělají hydrazinové trysky; Voyager nese 12 postojových + 4 manévrovací (TCM) a pálí je v desítkách milisekundových „pufů“, aby udržel anténu přesně na Zemi.

Paluba počítačů a záznam na pásku
Sondě velí trojice subsystémů (CCS, AACS, FDS). Jejich paměť se měří na desítky kB (řádově 70 kB dohromady: CCS/AACS po 4096 18bitových slov, FDS 8192 16bitových slov), ale díky chytrému sekvencování dovedou obsloužit desítky přístrojů. Pro „špičky“ měření má Voyager 8-stopý digitální páskový rekordér; přehrávky z pásky běží typicky 1,4 nebo 7,2 kb/s, zatímco realtime telemetrie na obří vzdálenosti klesá k 600–160 b/s.

Spojení přes DSN
Data posílá na X-pásmu (~8,4 GHz) přes vysokoziskovou anténu do Deep Space Network (34/70m paraboly). Na S-pásmu (~2,3 GHz) běžel nízkorychlostní inženýrský kanál (~40 b/s), používaný hlavně v éře průletů; vědecká data se dnes posílají výhradně X-bandem. Maximální rychlost X-band downlinku v režimech mise dosahuje až 7,2 kb/s (při přehrávkách či bližších vzdálenostech), ve „velké dálce“ se škrtí, aby spojení drželo.

„Grand Tour“ – proč neletět rovně

Na konci 70. let se sešla vzácná geometrie vnějších planet: Jupiter, Saturn, Uran a Neptun byly seřazené tak, že sonda mohla využít řetězec gravitačních praků – oblet Jupitera ji „nakopne“ k Saturnu, ten ji přesměruje dál atd. Tenhle planetární koridor (vypočtený už v 60. letech) se otevírá zhruba jednou za 175 let. Výhoda je jednoduchá a ohromná: část oběžné energie planety se „předá“ sondě, takže získá rychlost vůči Slunci bez kapek paliva navíc; planetě se energie ztratí, ale tak neznatelně, že to nelze změřit. Kdybychom chtěli totéž udělat jen raketami, potřebovali bychom neproveditelné zásoby paliva.

Voyager 1 a 2 využily stejné okno, ale jinou strategii. „Jednička“ mířila na Jupiter → Saturn → Titan: přesné seřízení průletu u Titanu (kvůli jeho tajemné husté atmosféře) vyžadovalo velký ohyb dráhy, který sondu po Saturnu vystřelil z roviny ekliptiky – směr na sever nad „stolní desku“ Sluneční soustavy. Tím se definitivně zavřely dveře k Uranu a Neptunu. „Dvojka“ naopak zvolila mírnější přiblížení u Saturnu, aby si ponechala trajektorii v ekliptice a mohla pokračovat k Uranu (1986) a Neptunu (1989). Dvě sondy, dva kompromisy: hluboký průzkum Titanu versus celá čtveřice obrů.

Samotná fyzika praků je krásně „levná“. Oproti představě „odrazit se o planetu“ jde o setkání s letící stanicí metra: když do ní naskočíte správně, převezmete kus její rychlosti. Z hlediska Slunce tak sonda po průletu odjíždí rychleji a po jiné výšce dráhy, než by kdy umožnila chemická raketa. Na Jupitera tak dorazila rychleji, do Saturnova systému pak přiletěla s geometrií přesně laděnou k zásadním pozorováním (včetně Titanu), a přitom si nechala rezervu energie na let „ven z bubliny“ Slunce.

Výsledek: „Grand Tour“ nebyla zkratka, ale multiplikátor. Umožnila během pár let nasbírat to, co by jinak trvalo desetiletí, a zároveň poslala „jedničku“ na únikovou dráhu mimo rovinu planet – ideální předstupeň k tomu, aby jednou překročila hranici heliosféry a stala se průzkumníkem mezihvězdného prostoru.

Dvě zastávky, které přepsaly učebnice

Jupiter (březen 1979): sopečná planeta a „impérium“ magnetosféry
Voyager 1 přiletěl 5. března 1979 a během dnů poté otřásl představami o měsících obřích planet. Navigační inženýrka Linda Morabito si při kontrole snímků všimla obřího sopečného sloupce nad Iem – první živý vulkanismus mimo Zemi. V dalších datech se potvrdilo nejaktivnější vulkanické těleso Sluneční soustavy a kolem Io byla z měření EUV/částic odvozena plazmová „tórus“ – prstenec těžkých iontů krmený výtrysky z Io. Snímky zároveň rozpitvaly strukturu Velké červené skvrny jako dlouhověký anticyklon s větry přes 400 mph (~640 km/h) a zviditelnily měřítko joviánské magnetosféry, které dalece přesahuje kotouč planety.

Saturn (listopad 1980): prstence v detailu a rozhodující setkání s Titanem
Nejbližší průlet proběhl 12. listopadu 1980; Voyager 1 ukázal, že saturnovy prstence nejsou hladké pásy, ale jemné systémy vln, mezer a „ringletů“, v nichž roli hrají i „pastýřské“ měsíce – zejména Prometheus a Pandora u F-prstence. Sonda zaznamenala také nové měsíce a „přečetla“ Titan: radiovým zákrytem určila, že má tlustou dusíkovou atmosféru (~1,5–1,6 bar, ~93–94 K) se zákaly, které zcela skryly povrch. Právě přesné setkání s Titanem ohnulo dráhu tak, že Voyager 1 opustil rovinu ekliptiky – skvělé pro fyziku prstenců a magnetosféry, ale za cenu toho, že už nemohl k Uranu a Neptunu (ty dostal „na starost“ Voyager 2).

Co to změnilo
Z jednorázových „pohlednic“ se najednou staly mapy a modely: Io jako zdroj plazmy a laboratoř slapového ohřevu; Jupiterova bouře jako dynamický systém s extrémními větry; saturnovy prstence jako živá mechanika řízená rezonancemi a „pastýři“; Titan jako dusíkový svět s organickým oparem. Objevy z let 1979–1980 nastavily otázky, které vedly k misím GalileoCassini–Huygens – a zároveň poslaly Voyager 1 na kurs do mezihvězdného prostoru.

Zlatá deska – kulturní vzkaz, co přežije i nás

Nejde jen o „bonus“, ale o promyšlený artefakt: 12" měděná deska pokovená zlatem s obrazy, zvuky a hudbou Země, uložená v hliníkovém krytu se stylusem a s diagramy pro přehrání. Obrazová část má 115 analogově kódovaných snímků (512 řádků), audio obsahuje pozdravy v 55 jazycích~90 minut hudby. Vloženy jsou i tištěné vzkazy prezidenta Jimmyho CarteraKurtu Waldheimovi (OSN). Rychlost přehrávání je 16⅔ ot./min, aby se na jednu stranu vešla hodina záznamu.

Kryt zároveň slouží jako „návod k nalezení nás“. Hyperjemná čára vodíku definuje časovou jednotku, mapa pulsarů ukazuje polohu Slunce, přiložené U-238 na krytu funguje jako radiometrické „hodiny“ pro datování stáří záznamu. Tohle všechno je popsané čistě symbolicky, bez znalosti našich jazyků.

Obsah vybíral tým kolem Carla Sagana (spoluautoři a role: Frank Drake, Ann Druyan, Timothy Ferris, Jon Lomberg, Linda Salzman). Dramaturgie kombinuje „Sounds of Earth“ (příroda, lidské zvuky, Morse „per aspera ad astra“), 55 mluvených pozdravů (od akkadštiny po wu) a eklektickou hudbu napříč kulturami – od BachaBeethovena po gamelan, gruzínský „Čakrulo“, Blind Willie Johnsona či Chucka Berryho. Součástí audia jsou i srdeční a mozkové vlny Ann Druyan, zkomprimované do minuty. Smysl je dvojí: sdělit, jací jsme, a současně zanechat stopu srozumitelnou i po desetitisících let.

Design a volby nejsou samoúčelné: věda + kultura tvoří portrét lidstva, ne jen katalog měření. Deska je tak „láhev se vzkazem“návod k porozumění – pokud ji někdo jednou najde a pochopí, pozná nejen kde jsme, ale i kdo jsme.

Foto: NASA — Public Domain

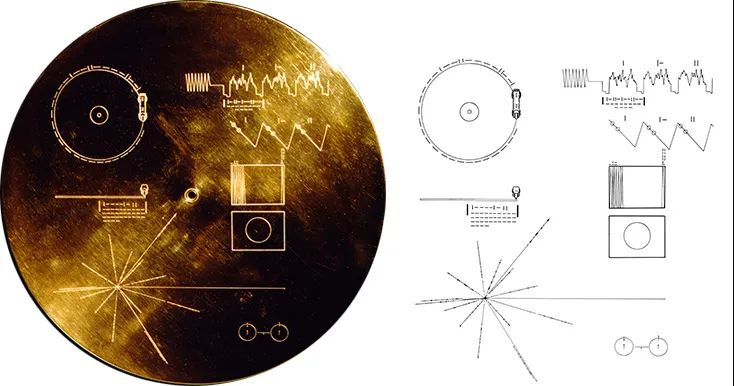

Obal Zlaté desky s diagramy přehrávání a mapou pulsarů.

„Rodinný portrét“ a Bledě modrá tečka

Co Voyager 1 vyfotil a jak
Dne 14. února 1990 v 04:48 UTC dostal Voyager 1 poslední obrazový úkol: otočit kamery k Slunci a domů. Vznikl „Family Portrait“ – mozaika 60 snímků, na nichž je vidět šest planet: Venuše, Země, Jupiter, Saturn, Uran a Neptun. Mars se ztratil ve vnitřních odlescích, Merkur byl příliš blízko SluncePluto tehdy příliš slabé a daleko. Po sérii snímků letová kontrola kamery vypnula.

„Pale Blue Dot“ – tečka v slunečním paprsku
Součástí mozaiky je i slavná „Bledě modrá tečka“: Země nafocená z asi 6 miliard km (3,7 mld. mil). Na snímku zabírá méně než jeden pixel (≈0,12 px) a sedí v pruhu rozptýleného slunečního světla, protože sonda mířila téměř proti Slunci zhruba 32° nad ekliptikou. Snímek vznikl složením tří barevných expozic (modrá, zelená, fialová) a data dorazila na Zemi mezi březnem a květnem 1990.

Proč na nás ten obrázek dodnes působí
Snímek vznikl na Saganův podnět právě proto, aby nám ukázal měřítko: vše, co známe, je ta malá tečka v moři tmy. Od té doby je „Pale Blue Dot“ rituálně připomínán a nově zpracováván při výročích; stal se ikonou skromnostiplanetárního patriotismu – připomínkou, že na té tečce sdílíme jeden domov a žádnou „zálohu“.

Za hranou sluneční bubliny

Kde přesně je „venek“ a jak to Voyager 1 poznal. Slunce si kolem sebe vytváří heliosféru – bublinu slunečního větru. Její hranice, heliopauza, leží tam, kde převládnou částice a pole mezihvězdného prostředí. Voyager 1 ji překročil 25. srpna 2012 (≈121 AU): prudce vzrostl tok galaktických kosmických paprskůzmizely sluneční částice. Rozhodující důkaz přišel v roce 2013, když plazmový vlnový přístroj zachytil „zpěv plazmatu“ po doletu tlakové vlny z erupce na Slunci – z frekvence vyšla elektronová hustota ~0,08 cm⁻³, typická pro mezihvězdný plyn. Tím se průnik „ven“ definitivně potvrdil.

Co tam dnes sonda měří a proč je to důležité? Dlouhodobě sledujeme hustotu a „zvuk“ mezihvězdného plazmatu (PWS), magnetické pole (MAG) a nabité částice (LECP, CRS) – z těchto dat skládáme strukturu okraje heliosféry, změny galaktického kosmického záření i „počasí“ mezihvězdného plynu. V roce 2021 se díky mimořádně slabému, ale souvislému „hukotu“ plazmatu podařilo začít mapovat kontinuální změny hustoty v okolním mezihvězdném médiu, místo dřívějších ojedinělých „zvukových“ zásahů.

Jak udržujeme 47letou sondu při životě. Elektrický výkon z radioizotopových zdrojů každým rokem klesá, takže tým postupně vypíná vybrané přístroje a ohřevy. Po dočasné poruše palubního systému FDS (na konci 2023) se podařilo v dubnu–červnu 2024 vrátit vědecká data ze všech čtyř přístrojů. Následně kvůli úsporám NASA 25. 2. 2025 vypnula na Voyageru 1 detektor kosmických paprsků (CRS); u „dvojky“ byl už v říjnu 2024 vypnut plazmový spektrometr (PLS)24. 3. 2025 šel z provozu i LECP, aby mise mohla pokračovat s menší zátěží. K „energetické dietě“ patří i opatrné přepínání trysek a práce s redundancí, aby sonda stále přesně mířila anténou na Zemi.

Jak daleko už jsme. Voyager 1 je dnes více než 15 miliard mil (~24 mld. km) od Země a letí mezihvězdným prostorem dál – datovým tempem „hlemýždě“, ale s vědou, kterou neumí žádná jiná sonda. Každý nový záznam hustoty, částic a pole zpřesňuje hranice naší sluneční bubliny a učí nás, jak je naše soustava zasazená do Galaxie.

Proč ten start pořád řešíme?

Věda, která nestárne. Voyager 1 ukázal, že „dlouhá mise“ může znamenat celé generace. Z krátké kampaně u dvou planet se stala nepřerušená časová řada měření, která dnes definuje, jak vypadá okraj sluneční soustavy a mezihvězdné prostředí. Nové teorie i budoucí sondy budou svá data přikládat k tomu, co přinesl Voyager — protože referenční body za hranicí heliosféry existují zatím jen díky němu.

Kultura, která dává smysl i ve vakuu. Zlatá deska proměnila technický projekt v příběh lidstva: vedle čísel a grafů jsme do vesmíru poslali i hudbu, obrazy, pozdravy — zhuštěný portrét planety a času, v němž jsme žili. „Pale Blue Dot“ pak připomíná, že všechny naše spory i triumfy se odehrávají na jediné bledé tečce. Tenhle symbol pokory a sounáležitosti přežívá módní vlny i technologie.

Inženýrská lekce na desetiletí dopředu. Jednoduchost, redundance, přísná prioritizace energiedisciplína provozu — to je recept, který drží sondu při životě i v době, kdy její výkon klesá a systém stárne. Voyager naučil plánovat graciézní degradaci: mít připravené pořadí, co vypnout, co ponechat a jak udržet telemetrii co nejdéle.

Jedno okno v čase, dva vzkazy. Start 5. září 1977 využil vzácné planetární okno a poslal do vesmíru dvě zprávy najednou: vědeckou („chceme vědět“) a lidskou („tady jsme“). Proto se k němu vracíme — ne z nostalgie, ale proto, že dodnes rozšiřuje náš svět a připomíná, že velké kroky vznikají z dobře načasované odvahy.

Zdroje: Voyager 1
