Oběžné kolo Kaplanovy turbíny

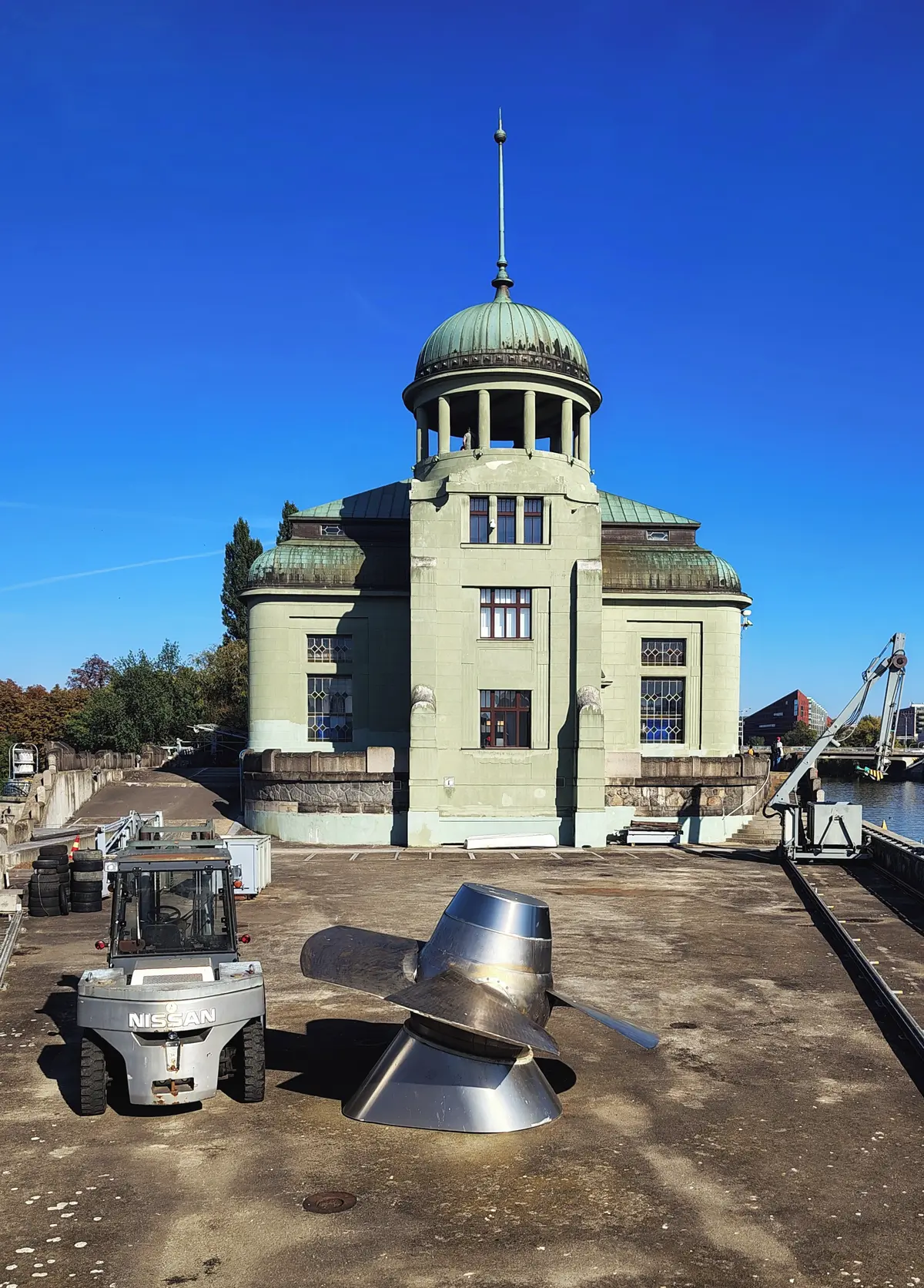

Přesně takové oběžné kolo je součástí všech tří současných instalovaných Kaplanových turbín ve vodní elektrárně Štvanice.
Oběžné kolo v turbíně je roztáčeno proudem vody a přenáší energii do rotoru, na který je připojen elektrický generátor.

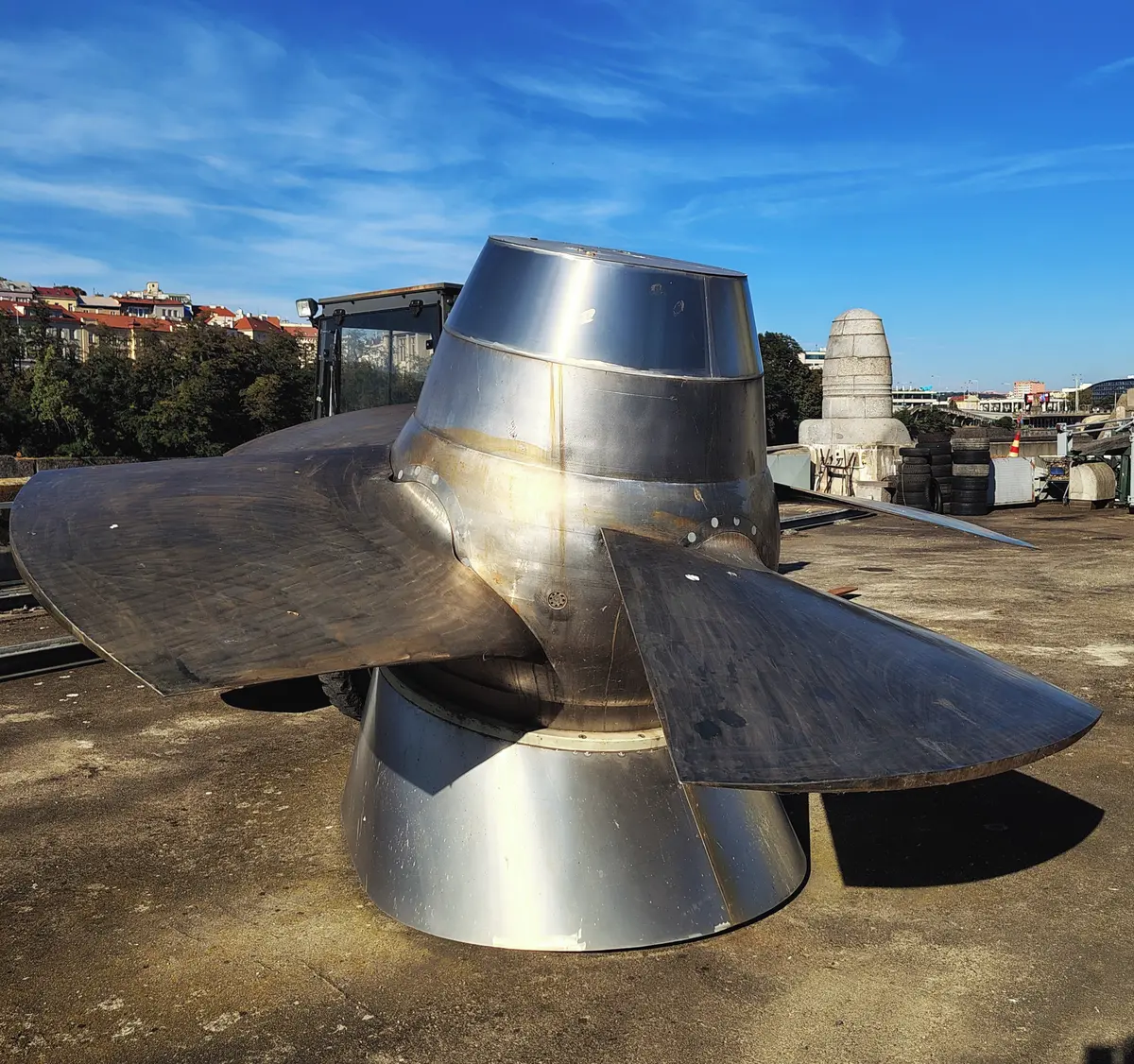

Oběžné kolo Kaplanovy turbíny
Při velké přestavbě elektrárny v letech 1984-1987 byly nahrazeny původní dosloužilé Francisovy turbíny za modernější a pro tento spád a toto umístění elektrárny mnohem vhodnější Kaplanovy turbíny, které mají již regulaci náklonu lopatek.

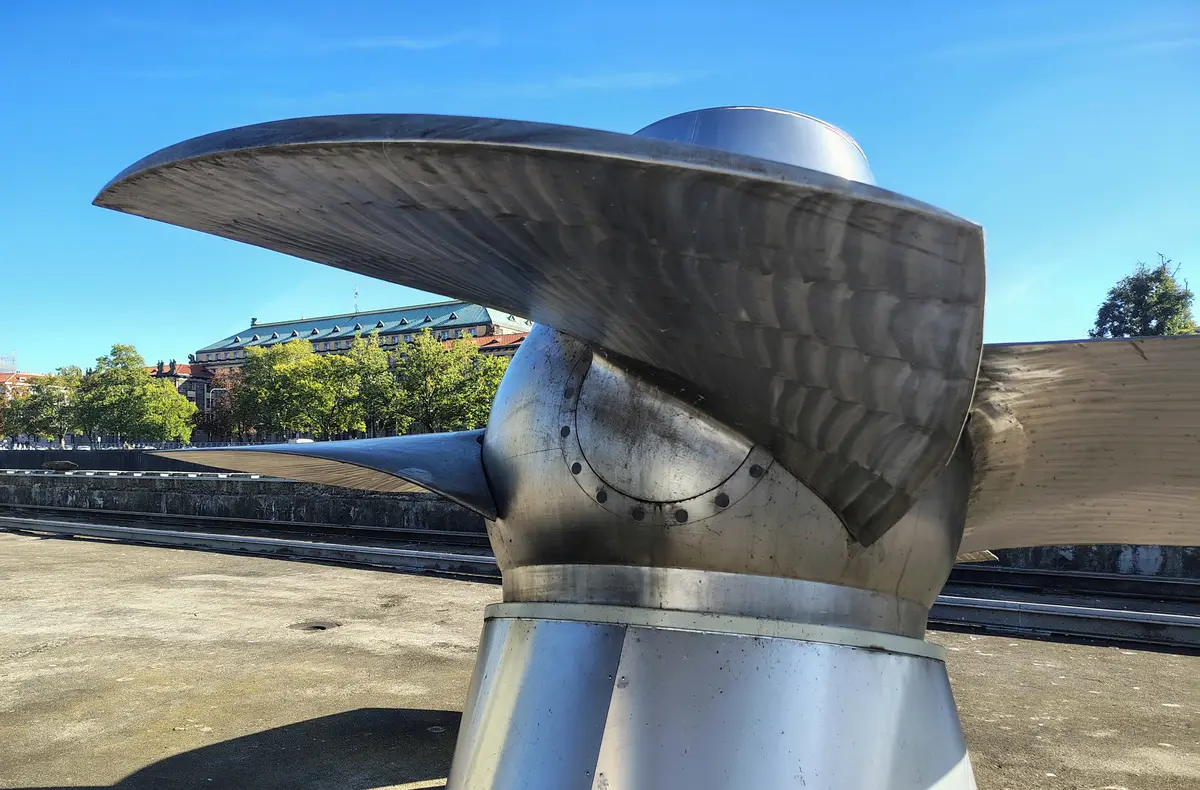

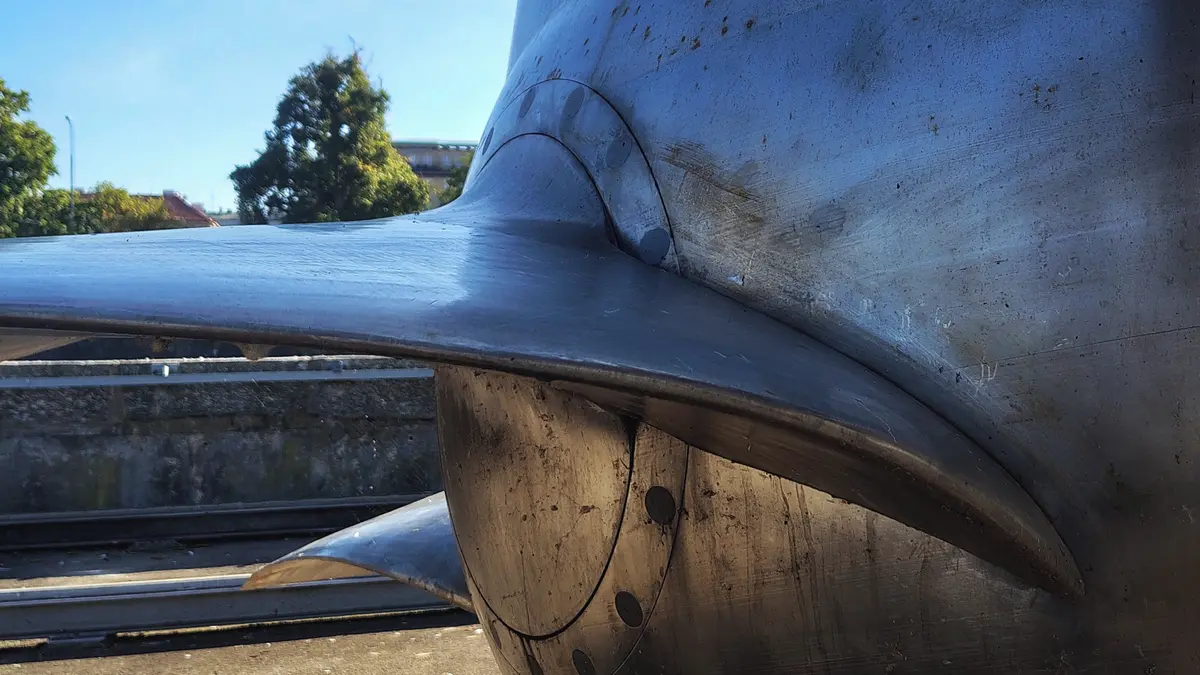

Oběžné kolo Kaplanovy turbíny - detail lopatek s možností regulace náklonu
V době stavby původní Štvanické elektrárny teprve vznikal návrh Kaplanovy turbíny a proto nemohla být použita již dříve. Prototyp turbíny byl vyroben až 5 let po zprovonění elektrárny…

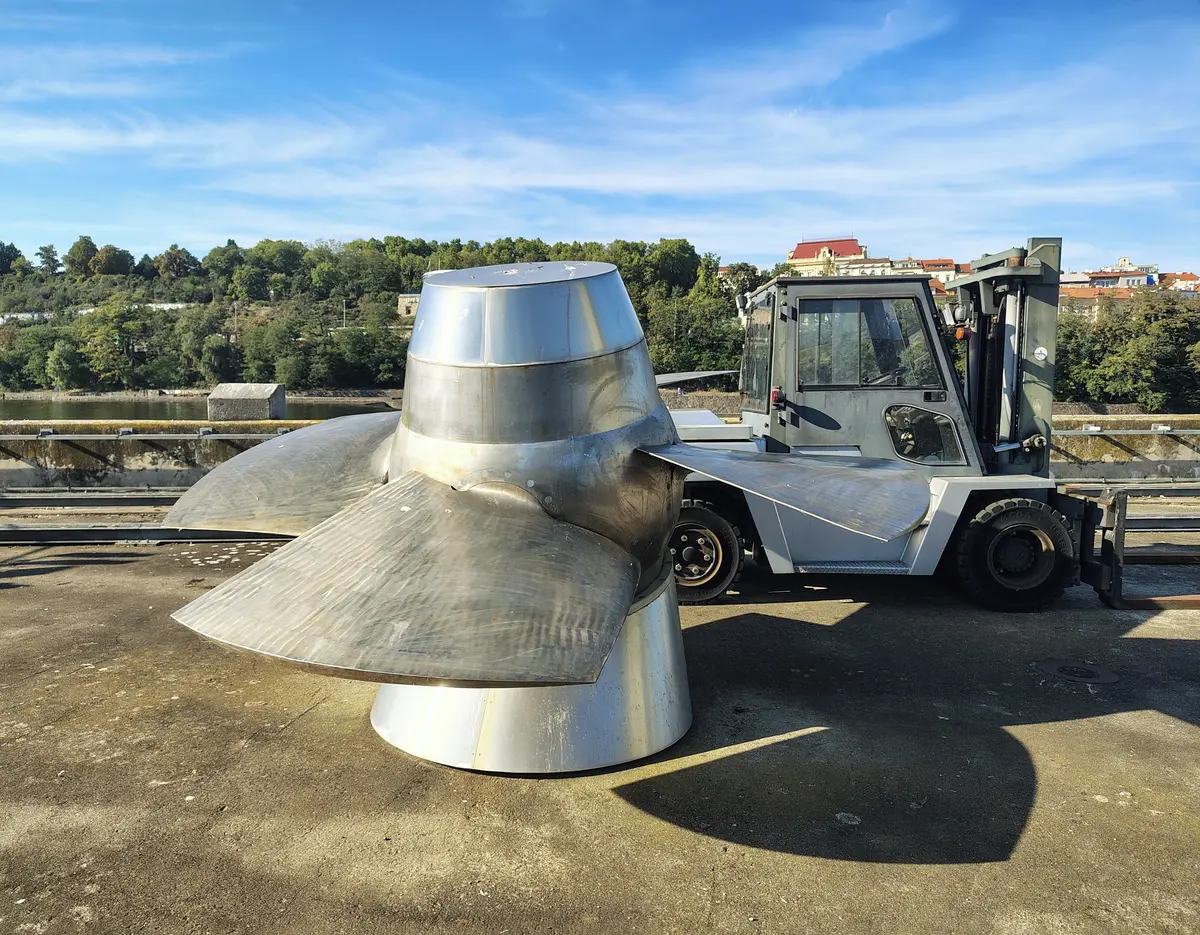

Oběžné kolo Kaplanovy turbíny
Současné Kaplanovy turbíny navrhla a vyrobina firma ČKD Blansko. Každá má výkon 1,89MW při spádu vody jen 4m a průtokem 55,0 m3/s.

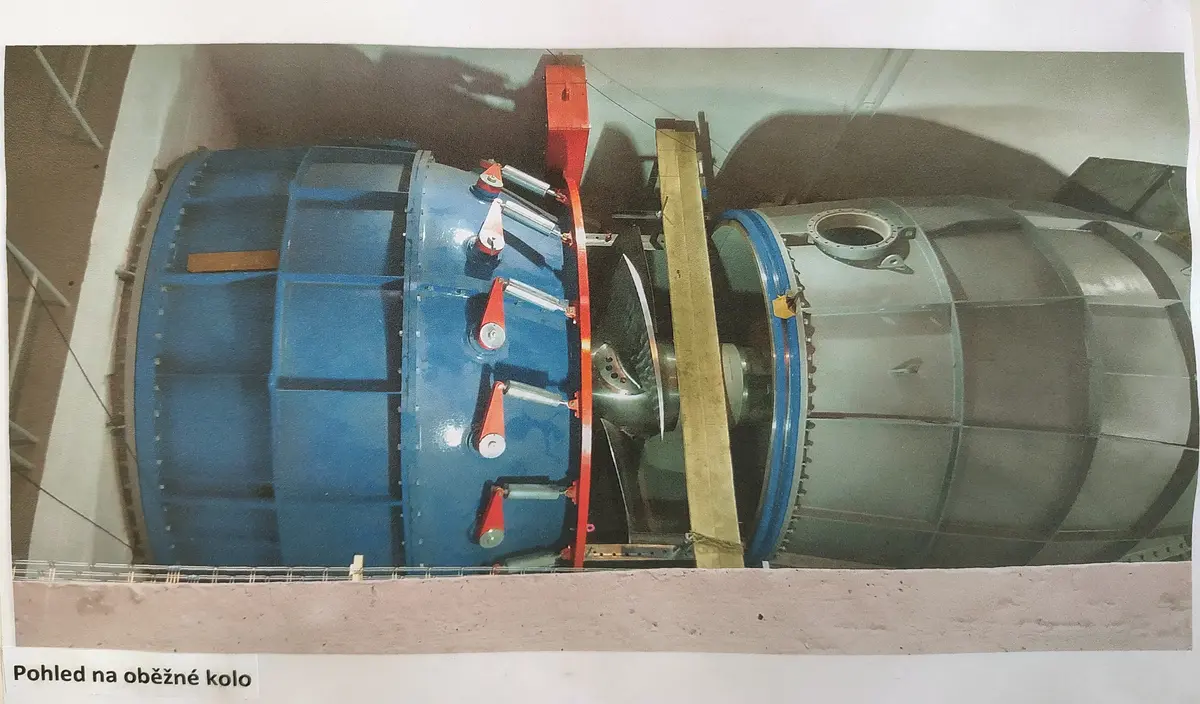

Oběžné kolo Kaplanovy turbíny - pohled do strojovny pod budovu elektrárny na vodní potrubí s odhaleným oběžným kolem turbíny
Maximální instalovaný výkon je tedy 5,67 MW, tj. více než 4× vyšší výkon než měla původní elektrárna se třema Francisovýma turbínama z roku 1914.

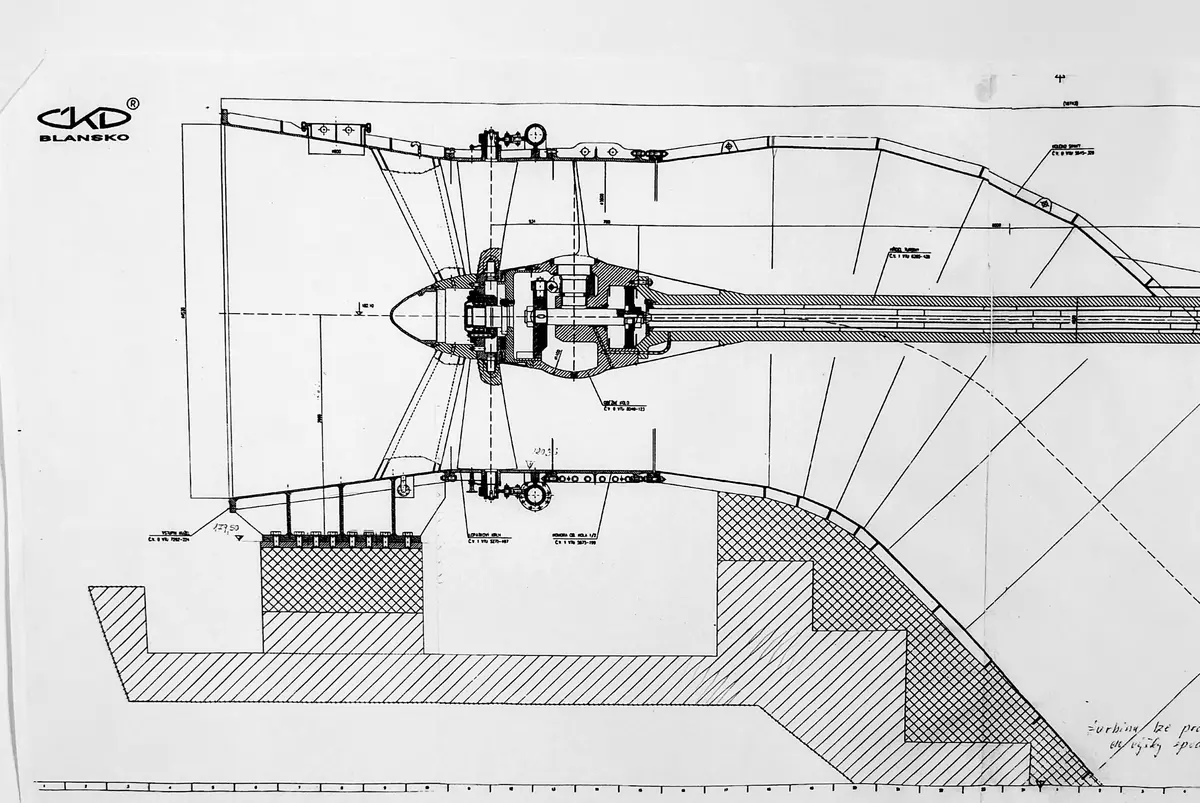

Oběžné kolo Kaplanovy turbíny - originální výkres turbíny pro Štvanickou vodní elektrárnu
Celá elektrárna je dnes plně automatizovaná a řízena je vzdáleně ze Štěchovic.

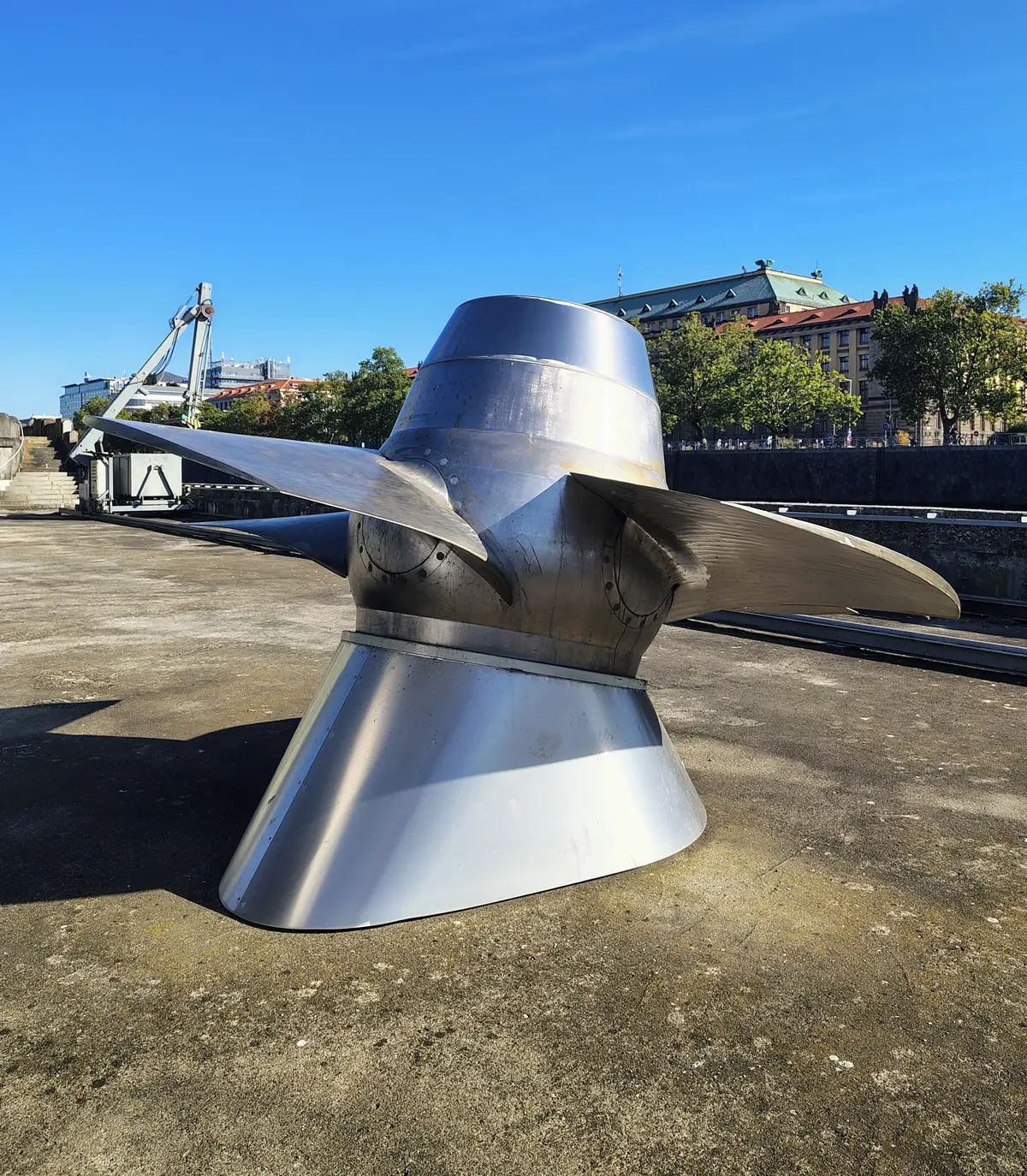

Oběžné kolo Kaplanovy turbíny
