Kdo zažil rodinné promítání diapozitivů, pamatuje si jeden podivný rituál: snímek, který měl být na plátně správně, se do promítačky zakládal obráceně. Nešlo o zvyk jednoho československého projektoru ani o domáckou pověru. Kodak ve svých návodech přímo instruoval uživatele, aby diapozitiv před vložením otočili vzhůru nohama.
Důvod je ve vlastnosti spojné čočky. Diaprojektor nevytváří obraz jako dnešní displej, který jen rozsvítí pixely ve správné orientaci. Objektiv skutečně sbírá světelné paprsky procházející filmem a skládá je znovu na plátně. Výsledkem je reálný obraz — a ten je převrácený.
Kodak to v návodu napsal bez okolků: otočte diapozitivy vzhůru nohama

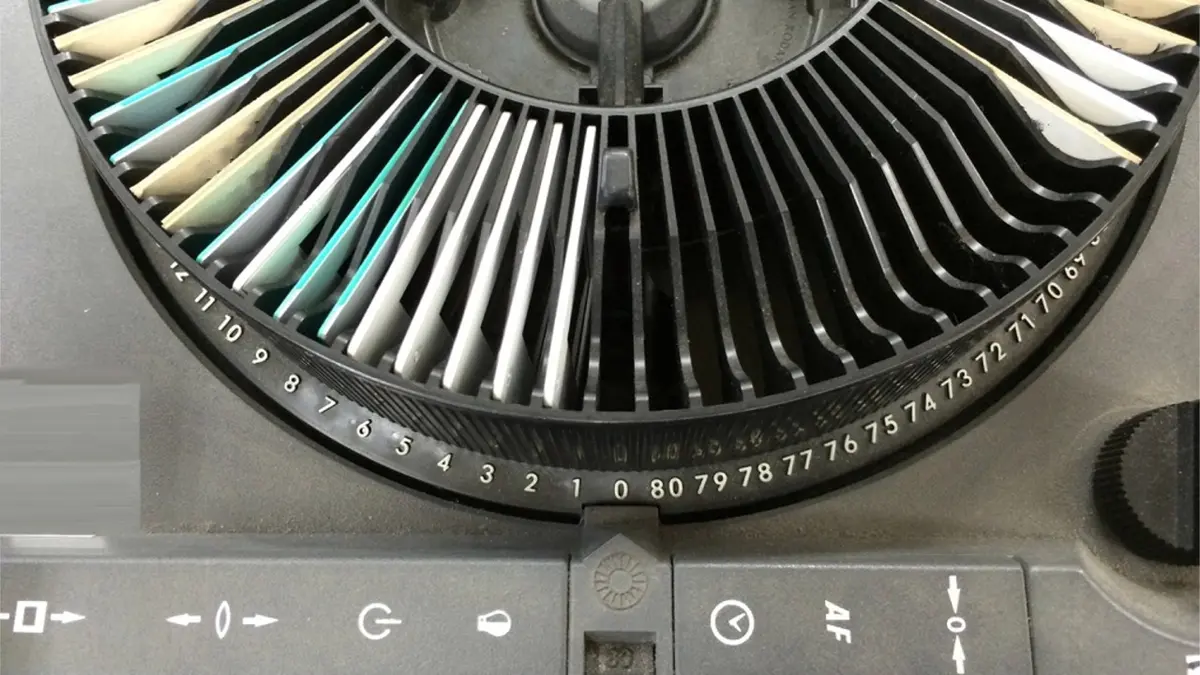

Návod ke Kodak Carousel nejprve radí zkontrolovat orientaci horizontálních a vertikálních snímků, seřadit je v požadovaném pořadí a pak je otočit vzhůru nohama. U jednotlivého snímku zasouvaného přímo do promítací šachty opakuje totéž: vložit diapozitiv obráceně.
To je užitečný detail, protože z nostalgické vzpomínky dělá přesně popsatelný technický postup. Projektor nepřevracel snímek nějakým dodatečným zrcátkem „zpátky“. Převrácení je přirozeným výsledkem optického zobrazení spojnou čočkou. Uživatel proto vstupní obraz předem pootočil o 180 stupňů.
Čočka nepozná, kde je nahoře. Jen vede paprsky přes ohnisko
OpenStax shrnuje základní pravidlo: reálné obrazy vytvořené spojnou čočkou jsou převrácené a lze je zachytit na stínítku. Slide projektor je přímo uváděn jako příklad zařízení, které z malého předmětu — diapozitivu — vytvoří větší reálný obraz.
Paprsek vycházející z horní části diapozitivu po průchodu čočkou skončí ve spodní části obrazu a paprsek z levé části se promítne na pravou. Nejde tedy o „zrcadlení“ v dnešním softwarovém smyslu, ale o celkové převrácení orientace reálného obrazu.
Správně založit nestačilo. Záleželo i na emulzní straně a objektivu
Kodak v provozním návodu řeší také to, která strana filmu má směřovat k objektivu. U Carouselu doporučuje emulzní, tedy matnější stranu, orientovat k projekční čočce. U různých rámečků navíc rozlišuje objektivy pro rovné a mírně prohnuté pole.
Ostření pak mění polohu objektivu tak, aby se paprsky z každého bodu filmu sešly právě v rovině plátna. Když je plátno dál nebo blíž, je potřeba optickou soustavu znovu doladit. To, co v obýváku působilo jako pár otočení kolečkem, byla ve skutečnosti velmi přesná práce s polohou reálného obrazu.
Rodinné promítání bylo malá lekce geometrické optiky
Na starém diaprojektoru je hezké, že fyziku nebylo možné schovat do softwaru. Snímek jste mohli založit špatně a na zdi se okamžitě objevil člověk hlavou dolů. Mohli jste přeostřit a obraz změkl. Mohli jste otočit rámeček a během vteřiny bylo jasné, co objektiv dělá.
Takže ano: diapozitiv se opravdu dával do promítačky vzhůru nohama. Ne proto, že by konstruktéři komplikovali život uživateli, ale právě proto, aby jednoduchá spojná čočka udělala svou práci a na plátně se objevil svět zase správně.
