Pokud by někde probíhala soutěž o nejneobvyklejší loď, tak monitory Novgorod a Viceadmiral Popov by patřily, díky tvaru svého trupu, mezi nadějné favority. Přestože oba často figurují ve výčtu nejhorších válečných lodí, při realistickém hodnocení se ukazuje, že to s těmi vadami nebylo tak tragické a pro plánovanou roli měly tyto lodě řadu předností.
Britský nápad v ruském provedení
Přestože jsou lodě s kulatým trupem označované podle svého tvůrce, viceadmirála Andreje Alexandroviče Popova jako „Popovky“, původní myšlenka není jeho. V roce 1868 zveřejnil skotský stavitel lodí John Elder článek, v němž zastával názor, že zvětšení šířky lodi by zmenšilo plochu boků, umožnilo by jí nést silnější pancéřování, těžší a výkonnější děla, měla by menší ponor a k dosažení rychlosti klasicky řešené lodi by stačilo pouze mírné zvýšení výkonu.
Viceadmirál Andrej Alexandrovič Popov
Viceadmirál Popov využil poptávku na řešení obrany ústí řek Dněpr, Bug a Kerčské úžiny. Ta požadovala čtyři silně pancéřované lodě s ponorem 3,4 m, vyzbrojené děly ráže 280 mm a celkovou cenou do 4 milionů rublů. Předložil několik návrhů lodí s kruhovým trupem, z nichž byl 7. června 1869 vybrán ten největší – loď s průměrem 46 m, výtlakem 6 151 t, vyzbrojená čtyřmi děly ráže 280 mm s drážkovanou hlavní.
Kvůli vysokým nákladům byl Popov nucen šetřit. Car schválil jeho návrh menší lodi s průměrem 29,3 m, vyzbrojené dvěma děly M67 a chráněné 305mm pancířem. Pro předběžné testy kruhového trupu byla v roce 1871 postavena loď Kambala o průměru 7,3 m, poháněná dvěma parními stroji. Její zkoušky v průběhu léta byly považovány za úspěšné.
První „Popovka“ Novgorod
Během stavby byl monitor, pojmenovaný Novgorod, upraven, přidáním dřevěného a měděného potahu trupu, který měl omezit narůstání mořských organismů. Tím se průměr lodi zvětšil na 30,8 m a při normálním výtlaku 2 531 t stoupl ponor na 4,1 m. Volný bok měl výšku pouze 46 cm. Paluba se ve středu zvedala směrem k dělové barbetě. Loď měla před barbetou nepancéřovanou nástavbu, v níž se nacházely kajuty posádky. Posádku tvořilo 151 důstojníků a námořníků.

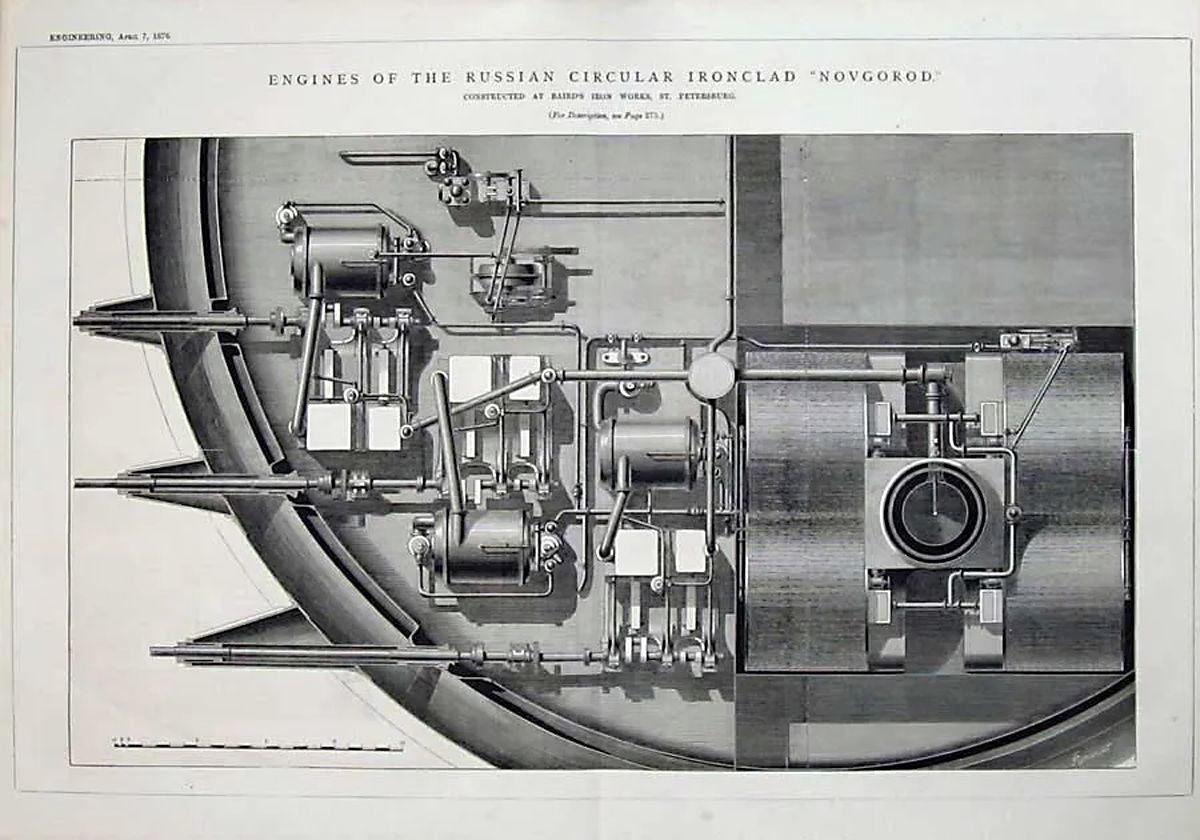

Strojovna lodi Novgorod
K pohonu sloužilo šest parních strojů od firmy Baird Works, každý poháněl jeden lodní šroub. Páru dodávalo osm kotlů. Stroje měly výkon 2 510 kW, což umožňovalo dosažení rychlosti kolem 6,5 uzlu (12,0 km/h). Strojovna monitoru Novgorod se po celou dobu služby potýkala s problémy v důsledku nekvalitního zpracování a použitých materiálů. Zásoba 200 t uhlí stačila při plné rychlosti na 480 námořních mil (890 km).
Dvě zpředu nabíjená děla M67 ráže 280 mm, s délkou hlavně 20 ráží měla úsťovou rychlost 392 m/s, rychlost střelby jeden výstřel za 10 minut, ale 220 kg vážící granáty dokázaly na 800 m probít 30 cm pancíře.

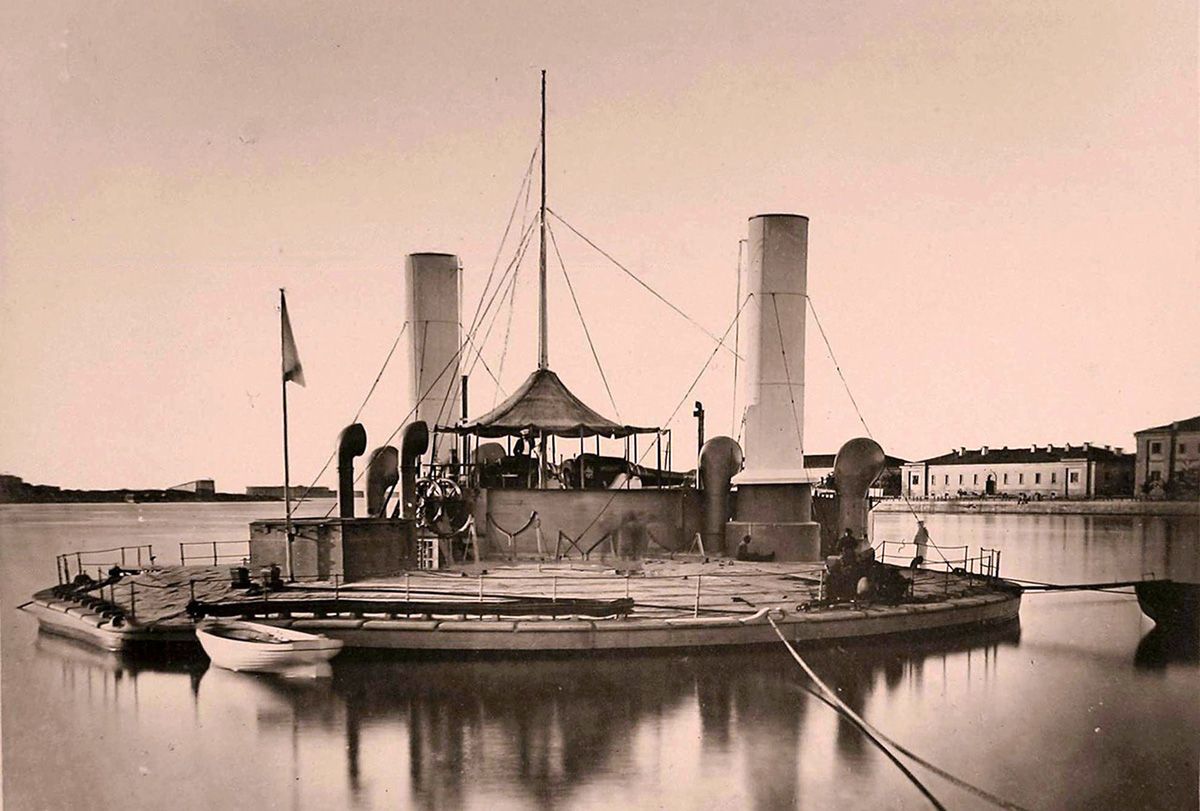

Původní podoba Novgorodu po spuštění na vodu v roce 1873
Loď měla pancéřový pás, který kryl volný bok a sahal 1,4 m pod čáru ponoru. Pás tvořily překrývající se pláty. Pancíř byl podložen 220 mm teakového dřeva, vyztuženého U-profily. Zaoblená paluba byla chráněna 70 mm silným pancířem, který se skládal ze tří vrstev. Pancéřovaná byla i spodní část komínů a základna světlíku strojovny.
Kýl lodi Novgorod byl v petrohradské loděnici založen v dubnu 1871. Díky práci ve dvou směnách, byl trup dokončen 29. prosince. Během dvou týdnů byl rozebrán a odeslán do černomořského přístavu Nikolajev, kam první zásilka dorazila 2. dubna 1872. Krátce nato začala opětovná montáž na speciálně připraveném skluzu.
Komplikovaný převoz
Protože mezi Petrohradem a Nikolajevem nevedla žádná železniční trať, musely být díly přepraveny po železnici do Oděsy, kde byly přeloženy na říční čluny a parníky. Kotle byly příliš velké, takže musely být přepraveny z Baltského moře do Oděsy nákladní lodí. Kvůli nezkušenosti pracovníků a opožděným dodávkám dílů se stavba zpozdila. Loď byla nakonec spuštěna na vodu 2. června 1873. Děla byla namontována o tři měsíce později a v následujícím roce byla loď zařazena do služby.
Neobvyklý tvar lodi přitahoval umělce. Americká rytina z roku 1875
Během zimy 1873–1874 byla za barbetou vybudována malá nástavba s uzavřenou kormidelnou. Kromě toho byl upraven tvar přední nástavby tak, že přesahovala příď, a byla přidána výrazná křídla můstku.
Upravená sesterská loď
Druhou lodí třídy byl monitor Kijev, který se na rozdíl od Novgorodu stavěl v Nikolajevských loděnicích na březích Černého moře. Stavba byla zahájena v lednu 1872, ale v polovině roku byla zastavena a všichni dělníci byli převeleni na dokončení lodi Novgorod. Viceadmirál Popov využil nucenou přestávku k výraznému zvětšení lodi, aby na ni bylo možné umístit výkonnější děla, silnější pancéřování a vertikální parní stroje. Car nový návrh schválil a loď na počest jejího tvůrce přejmenoval na Viceadmiral Popov. Protože bylo potřeba část hotových dílů demontovat a přepracovat, byl loď spuštěna na vodu až 7. října 1875 a do služby zařazena v roce 1876.
Kolorovaná litografie monitoru Novgorod
Trup nového monitoru neměl dokonale kruhový tvar. Byl dlouhý 38,7 m a široký 35,9 m. Ponor stoupl na 4,5 m, ale lodní šrouby přečnívaly pod dno trupu do hloubky 5,8 m. Loď měla výtlak 3 700 t. Posádku tvořilo 19 důstojníků a 187 námořníků. Na palubě byla velká nepancéřovaná nástavba s kajutami pro admirála a jeho štáb.
Loď byla vybavena osmi vertikálními parními stroji firmy Baird Works, napájenými párou z dvanácti válcových kotlů. Oba vnitřní trojlisté lodní šrouby o průměru 4,3 m byly poháněny dvěma stroji, zbývající čtyři čtyřlisté šrouby s průměrem 3,2 m byly poháněné každý jedním strojem. Celkový výkon strojovny byl 3 340 kW, což umožňovalo dosažení rychlosti kolem 8,5 uzlů (15,7 km/h).

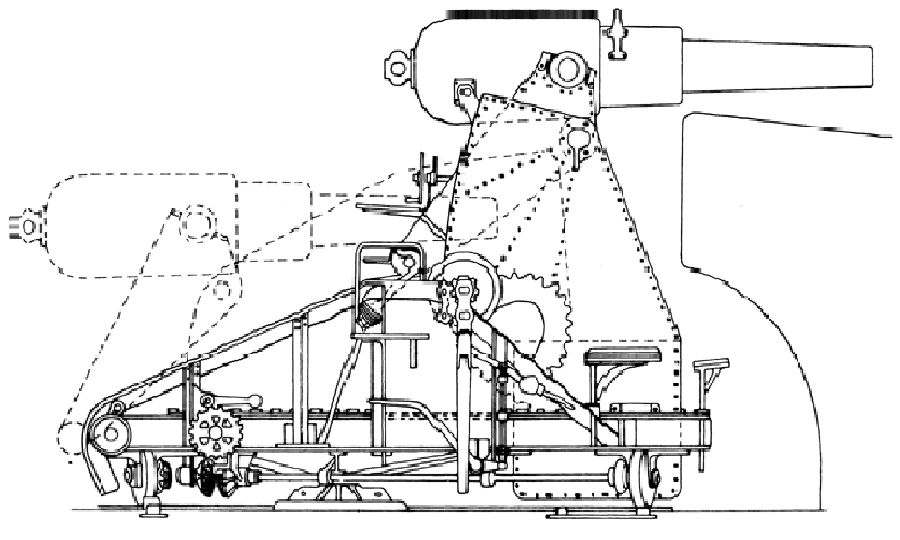

Schema sklopné lafety (disappearing gun)
Monitor Viceadmiral Popov byl vyzbrojen dvěma zpředu nabíjenými děly ráže 305 mm s drážkovanými hlavněmi. Děla vystřelovala 290kg granáty s úsťovou rychlostí 447 m/s. Hlavně děl byly umístěny na sklopných lafetách, které se před střelbou zvedaly a po výstřelu se zpětným rázem sklápěly pod horní hranu barbety, takže obsluhy byly lépe chráněné. Otáčení děl zajišťovala dvojice parních strojů o výkonu 30 kW.
Monitor Viceadmirál Popov měl ve srovnání s lodí Novgorod téměř dvojnásobnou tloušťku pancéřování. Protože železárny nebyly schopny válcovat pancéřové pláty o tloušťce větší než 228 mm, bylo pancéřování „sendvičové“. Vnější pás pancíře byl od vnitřní vrstvy silné 178 mm oddělen 178 mm teakového dřeva vyztuženého U-profily.

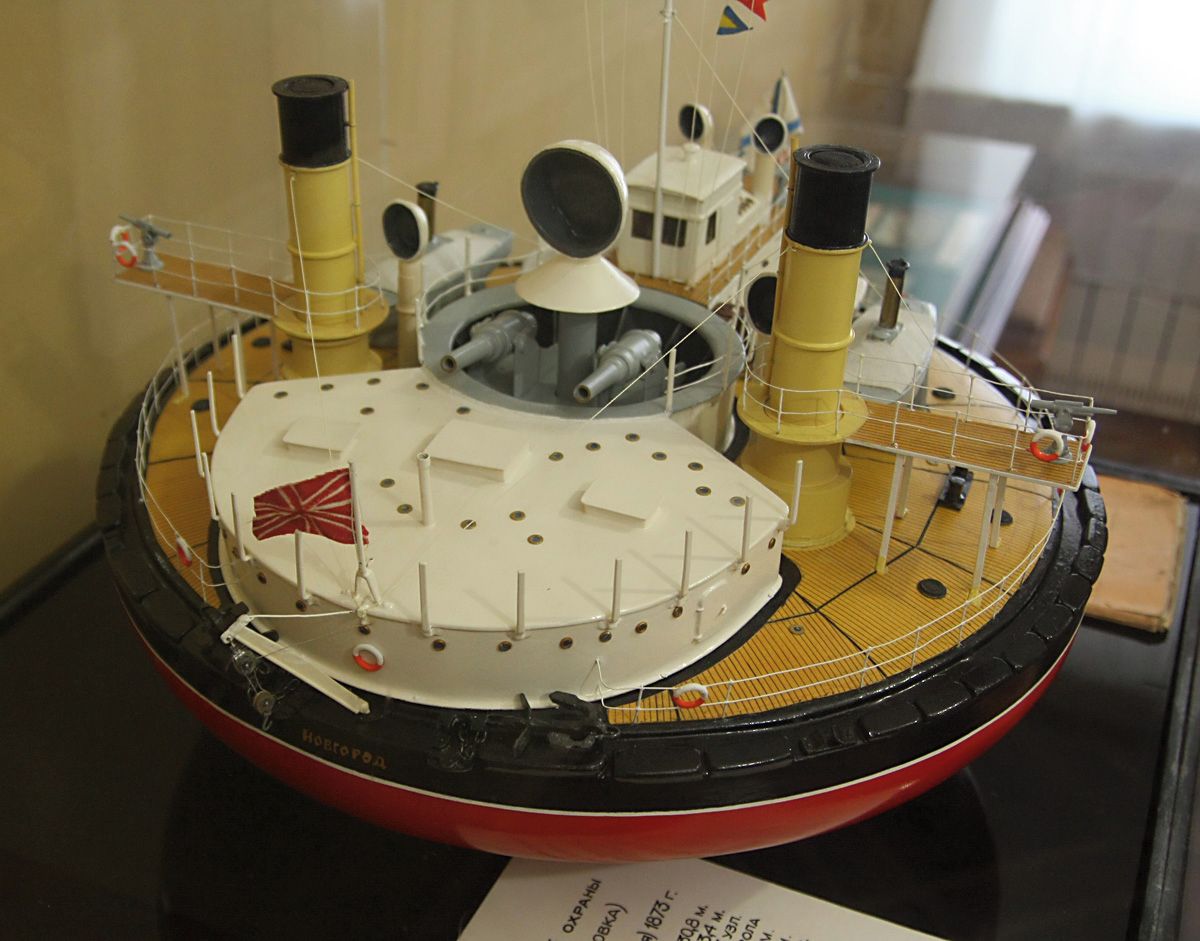

Novgorod po posledních úpravách
Námořnictvo postupně zjistilo, že vnější šrouby ovlivňují rychlost lodí jen nepatrně. Protože tlak a množství páry nestačily pro všechny parní stroje, byla vnější dvojice i se šrouby na obou monitorech odstraněna. Tím klesl celkový výkon a rychlost asi o půl uzlu.
Krátká kariéra - letité mýty
Během rusko-turecké války byly oba monitory přiděleny k obraně Oděsy. Jejich výzbroj byla posílena dvojicí děl ráže 86 mm s dostřelem 3200 m, na ochranu před útoky torpédovek a torpédových člunů. Po válce podnikly oba monitory plavbu do rumunského města Sulina na Dunaji. V červenci 1879 najel Novgorod u Oděsy na mělčinu a byl poškozen. V roce 1892 byla výzbroj obou lodí posílena dvěma 37mm rychlopalnými pětihlavňovými revolverovými kanony Hotchkiss. Lodě však postupně chátraly a 3. července 1903 byly vyřazeny z námořního seznamu. V prosinci 1911 byly prodány do šrotu.
Navzdory počátečním obavám představovaly„Popovky“ stabilní dělostřeleckou základnu. Náklon jen zřídka přesahoval 7–8°. Největší nevýhodou kulatého trupu bylo, že výrazně omezoval účinnost kormidla, takže úplný obrat trval několik desítek minut. Řešením bylo použít k řízení parní stroje, i když to snižovalo rychlost lodi. S tím souvisel jeden z dlouho přetrvávajících mýtů.
Novgorod na ilustraci publikované v Londýně
Manévrování pomocí strojů fungovalo dobře i v rozvětvených deltách řek. Problém byl (ostatně jako vždy) s tím, co prezentovala tehdejší média. Při předvádění rychlých obratů obou lodí jeden autor popisoval: „Kruhový tvar je mimořádně příznivý. Loď se může otáčet kolem své osy rychlostí, která člověku snadno způsobí závrať. Lze ji však okamžitě zastavit a v případě potřeby směr rotace obrátit.“ Druhý popsal stejnou situaci: “ … lodě se bezmocně točily dokola, přičemž všichni na palubě byli ochromeni závratí."
Druhý mýtus souvisel se zápisem kapitána Novgorodu při plavbě na moři za bouře síly 7 Beaufortovy stupnice: “ … kvůli tvaru trupu ztrácela loď rychlost a při vlnobití se nakláněla tak, že se lodní šrouby dostávaly nad hladinu. Loď nabrala hodně vody přes ventilační otvory."
Jednalo se o monitory pro obranu pobřeží a ústí řek, které neměly na otevřeném moři co dělat. Při bouři síly 7 má vítr rychlost kolem 15 m/s (55 km/h) a vlny dosahují výšky 4 - 5,5 m. V takovém počasí by bojovala o přežití jakákoli říční loď.
Lodě rychle zastaraly protože měly zpředu nabíjená děla v otevřených barbetách, navíc byly poměrně jednoúčelové. Prakticky se jednalo o plovoucí dělostřelecké baterie, schopné přesunu po řekách nebo podél pobřeží.
