Technologie stealth může působit zhruba stejně neproniknutelně jako termojaderná fúze. Ve skutečnosti je snížení radarového odrazu tou vůbec nejsložitější extrémně jednoduchou technologií, jakou známe. Pokud chcete schovat letadlo před radarem, máte reálně jen dva fyzikální mechanismy, a oba zná lidstvo už velmi dlouho:
- Pohlcování: Různé povrchy odrážejí a pohlcují elektromagnetické záření s různou intenzitou. To je fakt, který lidstvo empiricky chápe zhruba od chvíle, kdy někdo ve starověkém Egyptě poprvé vyleštil kus bronzu a vymyslel zrcadlo. Když na letadlo nanesete správný materiál (plný uhlíkových částic), elektromagnetické vlny se přemění na mikroskopické množství tepla. Gratuluji, právě jste vynalezli RAM (Radar Absorbent Material).
- Odraz: Úhel dopadu se rovná úhlu odrazu. To zformuloval řecký matematik Eukleidés někdy kolem roku 300 před naším letopočtem. Pokud povrch letadla nakloníte tak, aby se radarová vlna odrazila někam do polí na brambory místo zpátky k ruské anténě, jste pro obsluhu radaru neviditelní.
Smrtící tapety v 60. letech.
První snahy o využívání těchto vlastností jsou staré jako radar sám. Britové za války vymysleli projekt „Window“ – tuny staniolových pásek nařezaných přesně na 27 centimetrů, což byla polovina vlnové délky německých radarů Würzburg. Stačilo z okna vyhodit pár kilo alobalu a na obrazovce Hanse v protiletadlovém bunkru se to tvářilo jako svaz pěti set bombardérů. Byl to vlastně takový reverzní stealth. Místo abyste byli neviditelní, udělali jste na jiném místě na mapě obří diskokouli.
Zatímco Britové si hráli s odrazy, Němci zkoušeli pohlcování. Krátkovlnné spojenecké radary jim tehdy likvidovaly ponorky ve velkém, a tak přišli s materiálem zvaným Tarnmatte. Byla to v podstatě tlustá vrstva syntetické gumy smíchaná s oxidem železitým, kterou Němci instalovali na šnorchly svých U-Bootů. Guma vlnu chytila a železo její energii přeměnilo na teplo. Skutečně to fungovalo a odraz se snížil. Jenže u ponorky ponořené v ledovém Atlantiku vás nějaké to odpadní teplo na šnorchlu moc netrápí. V letectví je to jiná pohádka.
Skutečný křest ohněm a ukázka toho, jak krutá umí fyzika být, přišly v padesátých letech v režii CIA. Američané s hrůzou zjistili, že jejich supertajný a superdrahý špionážní letoun U-2 svítí na sovětských radarech s intenzitou lunaparku. CIA tedy v rámci projektu RAINBOW napadlo „geniální“ řešení – když je letadlo vidět, prostě ho obalíme. Vytvořili radar absorbující drátěnou mřížku na plastovém podkladu, které se začalo interně říkat „tapeta“, a letadlo s ní doslova polepili.

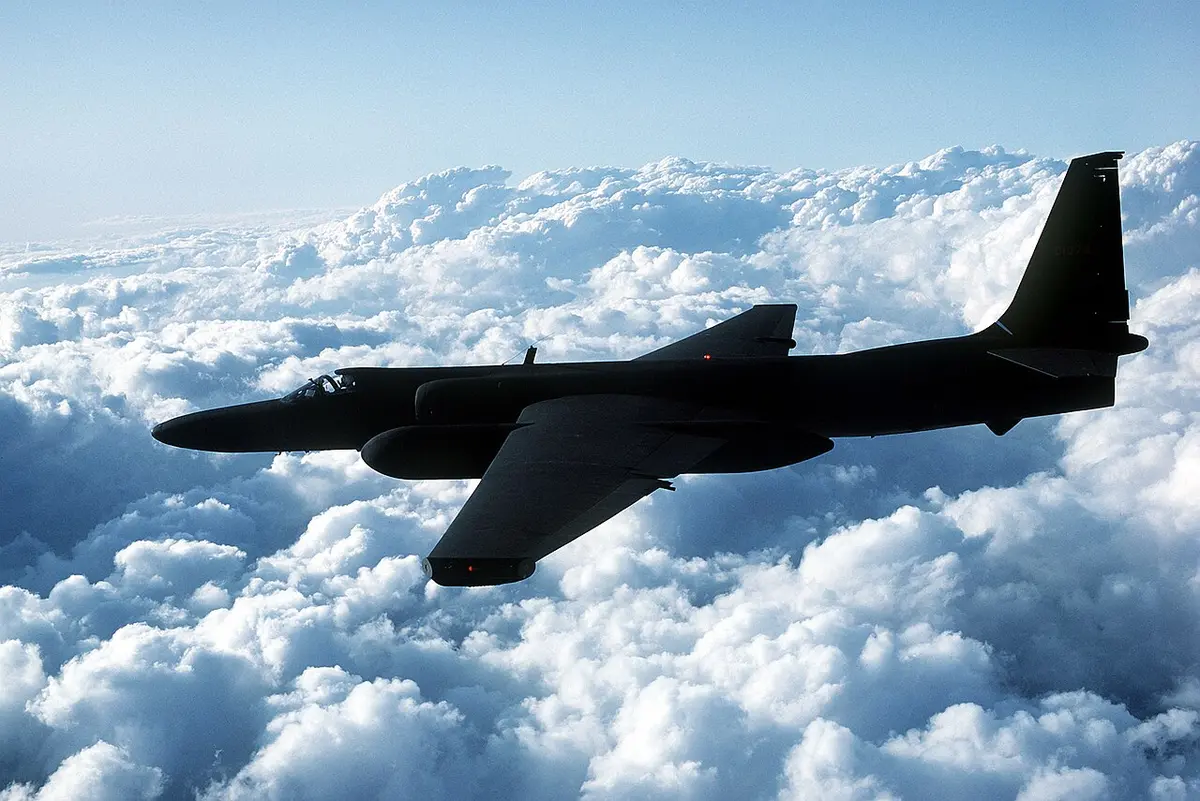

U-2 Dragon lady přežila CIA a slouží v americkém letectvu dodnes.
A tady narazili inženýři na fundamentální problém, který stealth trápí dodnes. Zaprvé, RAM materiály z principu fungují tak, že veškeré pohlcené záření mění na teplo. Zadruhé, tlustá vrstva izolačního plastu a gumy funguje jako naprosto fantastický zimní kabát. Zabalit proudový letoun do dokonalé tepelné izolace nebyl zrovna nápad hodný zlatého bludišťáka.
O několik mrtvých pilotů později CIA konečně došlo, že stealth nemůžete na letadlo jen tak „nalepit“ dodatečně v garáži. Musíte ho postavit od úplného základu s vědomím, že bojujete s termodynamikou. A přesně to vedlo ke zrození absolutní legendy.
SR-71 Blackbird: Geniální stealth „od oka“
Prvním strojem, který se dá s čistým svědomím označit za letoun s výrazně potlačenou radarovou stopou, byl legendární SR-71 Blackbird (a jeho předchůdce A-12). Když Kelly Johnson a jeho tým ve Skunk Works tento letoun v 60. letech navrhovali, dokázali jeho radarovou signaturu srazit o 90 % oproti běžným letadlům stejné velikosti. Vtip je v tom, jak to udělali.
Dnes mají inženýři k dispozici superpočítače, které dokážou simulovat odraz elektromagnetické vlny od každého nýtu. Kelly Johnson měl v 60. letech k dispozici logaritmické pravítko. Blackbird tak využíval něco, čemu dnes říkáme křivkový stealth – plynulé přechody tvarů, které radarovou vlnu rozptýlí do ztracena, místo aby ji odrazily zpět.
Troše matematiky se sice nevyhnete, ale je to na úrovni VŠCHT. Když omylem nevytvoříte podmínky pro nějakou z pokročilejších vlastností elektromagnetických vln (rezonance, creeping wave, odrážení od kolmých povrchů), radarové vlny rozptyluje jakýkoliv hladký oblý povrch, pro který ve všech jeho bodech existuje Taylorův polynom 2. stupně. To odpovídá požadavku, že potřebujete, aby všechny derivace povrchu byly spojité až do druhého řádu.
Překvapivě i odvození tohoto pravidla je příklad na druháckou zkoušku z optiky na matfyzu, takže se můžete zeptat, v čem byl proboha problém? Zatímco v matematice by se běžný člověk musel hodně snažit, aby vůbec vymyslel nějakou funkci, co nemá spojité druhé derivace, v praxi to začne být trochu problém, když do toho zahrnete takové drobnosti, jako je vztlak, aerodynamický odpor a ten úplně nejmenší detail – letadlo musí mít motory.

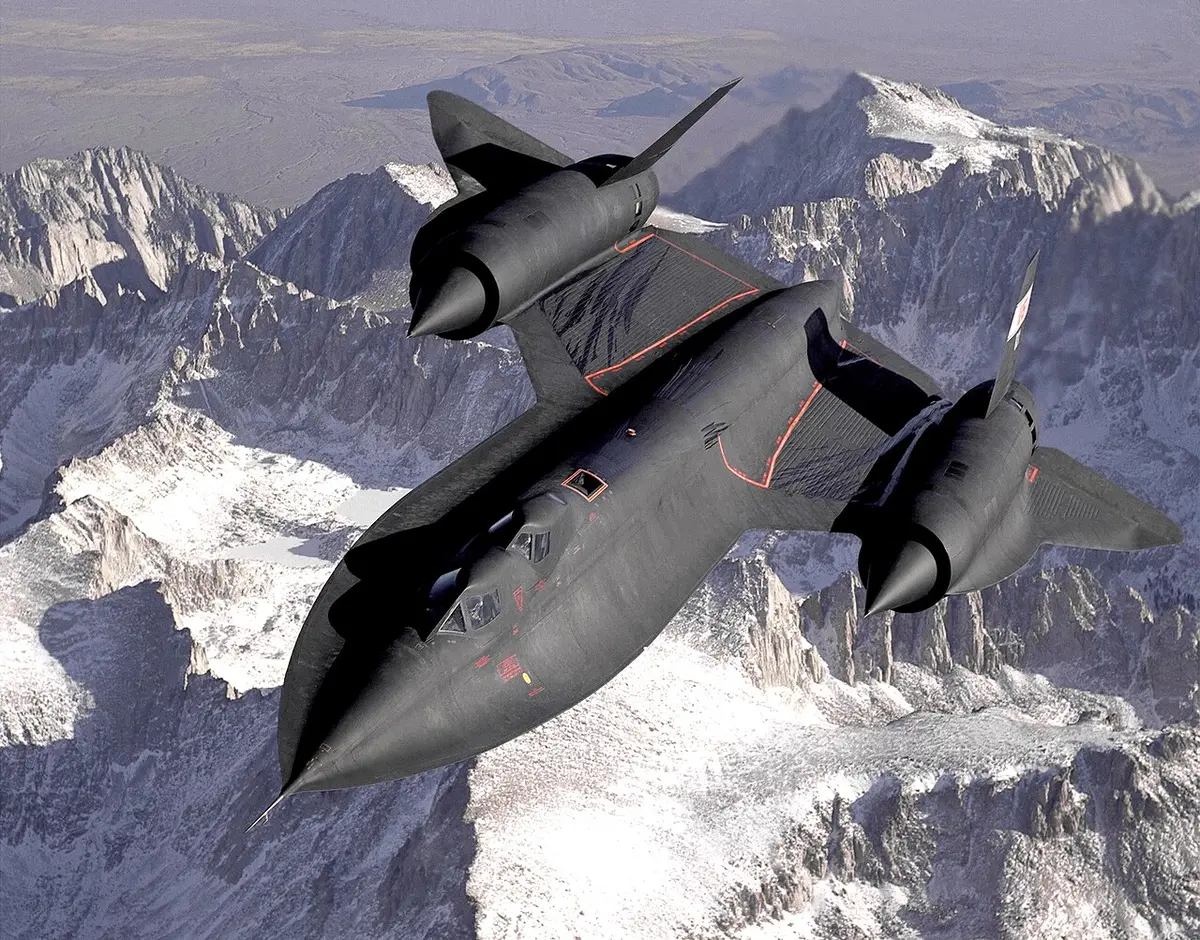

SR-71 je dodnes jedním z největších technologických unikátů a člověk se musí ptát, jak se jim to v 60. letech podařilo zkonstruovat.
Asi jste čekali trochu šťavnatější fyziku. Problém ale není v tom, že by takové letadlo nemohlo fyzikálně vzniknout, ale spočítat něco takového bylo až do moderních variací na metodu konečných prvků nebo objemů fakticky nemožné. A to nemluvíme o té poslední drobnosti – schopnosti vůbec takové tvary fyzicky vyrobit.
Slepá ulička jménem F-117 Nighthawk
Zatímco Kelly Johnson v šedesátých letech tvaroval SR-71 citem jako sochař, v sedmdesátých letech nastoupila do vývoje nová generace inženýrů vyzbrojená počítači. A ukázalo se, že tehdejší počítače nedokážou spočítat radarový odraz pro oblou plochu. (V příštím článku o tom, jak si Rusové vybájili svůj podíl na technologii stealth, si ukážeme, že ten algoritmus v té době už 10 let existoval v druhořadém kanadském vědeckém časopise).

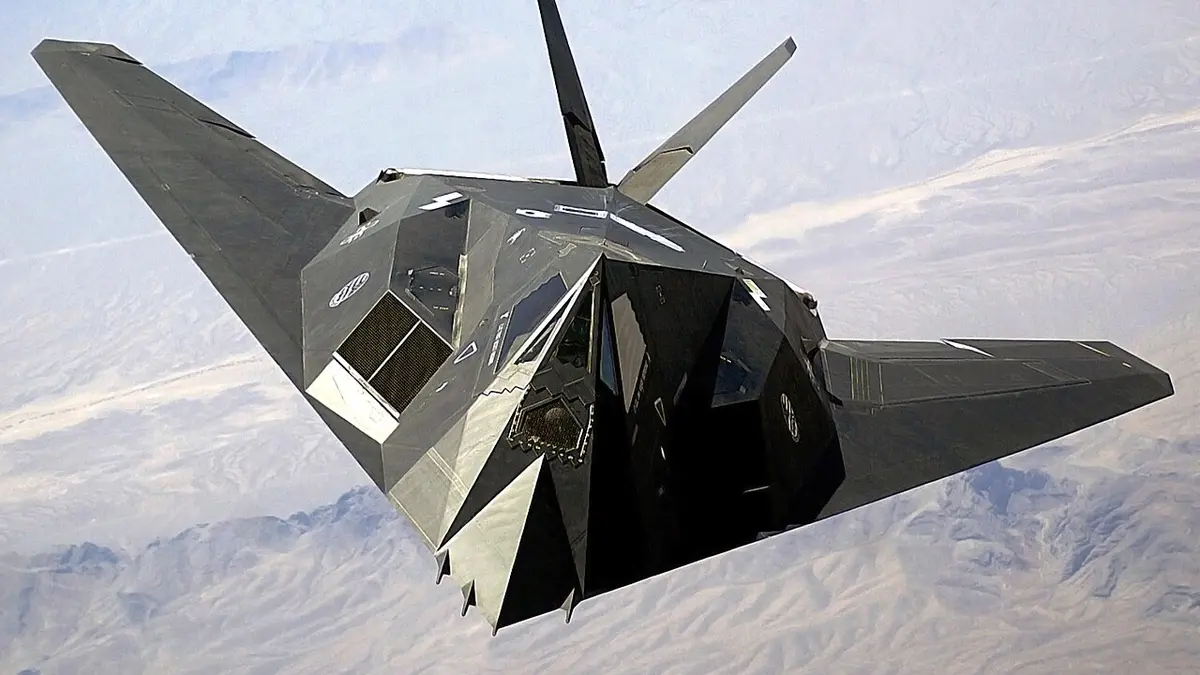

Z Blackbirdu, který používal moderní křivkový stealth, tak inženýři udělali projekt, kterému se zpočátku i v samotném Lockheedu potají smáli a přezdívali mu „Hopeless Diamond“ (Beznadějný diamant). Vznikl z toho F-117 Nighthawk. Z hlediska aerodynamiky to byla žehlička, které každých pět vteřin zabraňoval nejmodernější počítač v zabití pilota.
A pak tu byl ten druhý problém: Teplo.
F-117 nesloužil k letům na okraji stratosféry jako SR-71. Měl to být útočný bombardér, který létá nízko a provádí přesné údery. A to znamenalo narvat na ty ploché desky tlustou vrstvu RAM. Jak už víme, RAM nesnáší teplo. Když Nighthawk letěl nízko, kde je vzduch hustý (a tedy tření obrovské), začala se mu radar pohlcující vrstva často ničit a loupat.

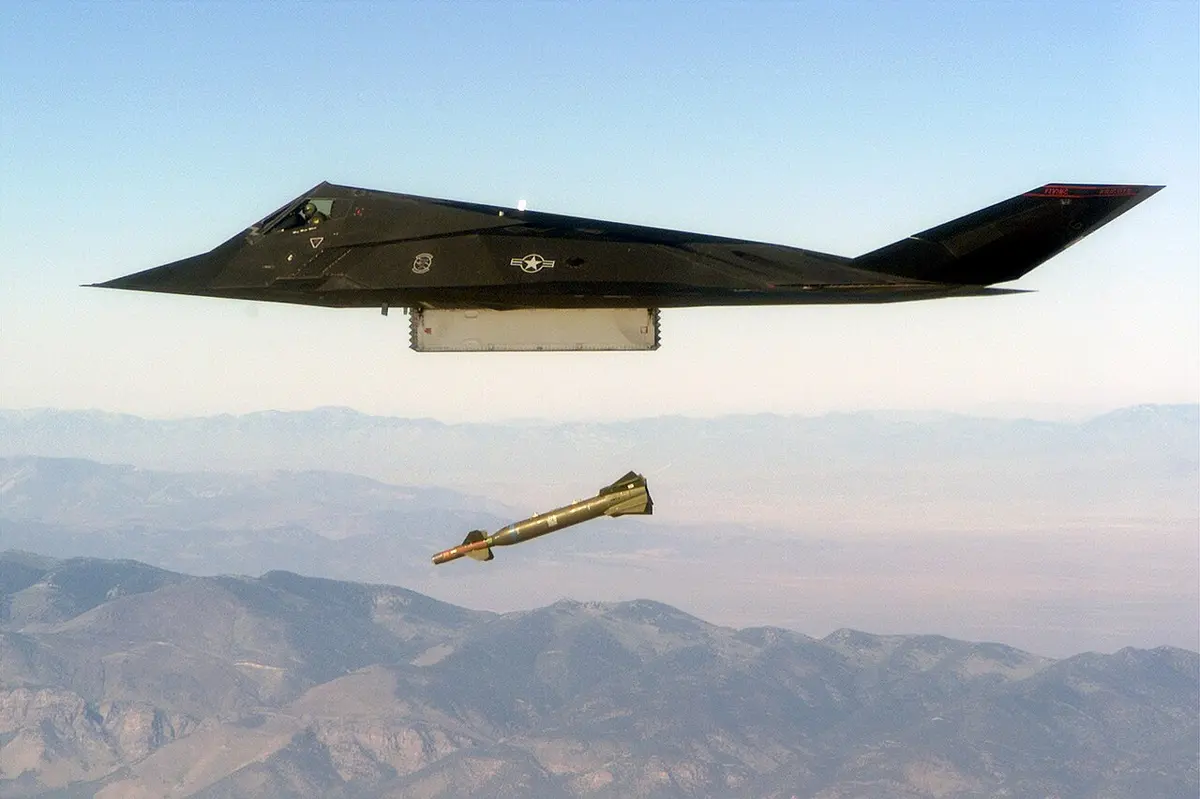

F-117 Nighthawk je fakticky čistokrevný taktický bombardér. Označení F, jako Fighter (stíhačka) má jen proto, aby pro něj letectvo sehnalo ty nejlepší piloty, kteří by jinak odmítali létat na bombardérech.
Letoun byl fascinující inženýrský triumf nad počítačovým omezením své doby, ale byla to slepá vývojová větev. Jakmile někdo zjistil, že řešení tohoto problému ve spojitém světě existuje už deset let, letectvo se s úlevou vrátilo k tomu, co vymyslel už Kelly Johnson – ke křivkám. A to nás přivádí k té největší legendě.
B-2 Spirit: Létající bumerang za cenu pražského okruhu
Ačkoliv se zbrojní průmysl nakonec naučil počítat křivkový stealth, stále zde byly problémy s teplotou, které zabraňovaly vývoji stealth nadzvukových stíhaček. Zrodil se tak B-2 Spirit – gigantické létající křídlo, které vypadá jako oživlý bumerang a stojí tolik peněz, že jeho pořizovací cena v roce 1998 činila dvě miliardy dolarů za kus. Výsledkem této ceny je ovšem absolutní dokonalost, kterou fakticky není možné zachytit na radaru.
Daní za tuto technologickou nadřazenost je ovšem logistická noční můra. Nejde jen o to nanášet RAM tmel pomocí speciálních robotů. Nejhorší jsou spáry. Jakmile se radarová vlna převalí přes povrch letadla (tzv. creeping wave), hledá jakoukoliv mezeru – dvířka podvozku, pumovnice, servisní panel. Pokud do ní zaleze a mezera není dokonale utěsněná, vlna se odrazí od vnitřních konstrukcí a vyletí ven jako z reproduktoru.

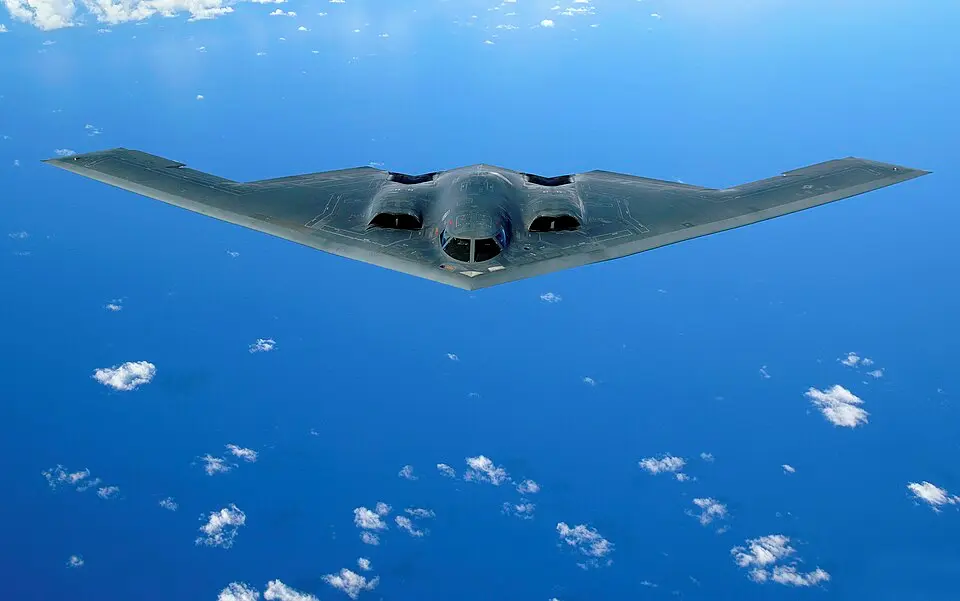

B-2 Spirit má stále v doktríně USA nenahraditelnou úlohu, protože je to jediný bombardér, který Američané mohou poslat do bojové zóny.
Pokud byste zmínili tolerance u B-2 Spiritu běžnému strojnímu inženýrovi, pravděpodobně by se na místě zastřelil. Když mechanik po misi zavře servisní panel, musí ho přelepit speciální vodivou páskou, přetmelit, zahladit a nechat zatuhnout v klimatizovaném hangáru. Není divu, že B-2 stráví na každou hodinu letu zhruba 100 hodin v dílně, a letectvo nakonec místo plánovaných 132 kusů koupilo jen 21.
F-22 a F-35: Rychlost versus peněženka daňového poplatníka
Když letectvo USA zadávalo vývoj F-22 Raptor, generálové chtěli úplně všechno. Měl to být stroj s dokonalým stealth profilem, extrémní obratností a navíc schopností letět nadzvukovou rychlostí bez použití přídavného spalování (tzv. supercruise). Dostali to. Raptor je absolutní král nebes. Jenomže to znamená udržet na letadle radarově absorpční nátěr ve chvíli, kdy letí rychlostí Mach 2 a dře se o hustý vzduch. Stejně tak je dost náročné udržet nulové tolerance při výrobě u stroje, na který běžně působí přetížení 9 G.
Pak přišel projekt F-35 Lightning II. V Pentagonu usoudili, že tentokrát ušetří. Vymysleli brilantní věc: místo aby se stealth nátěr lepil dodatečně, zapekli mikroskopické částečky pohlcující radar rovnou do kompozitního pláště letadla (tzv. fiber mat). Problém s údržbou byl víceméně vyřešen, ovšem maximální rychlost letadla to omezilo na Mach 1,6. Ne, že byste měli F-35 nechat celou životnost na sluníčku, ale logisticky je to gigantické zlepšení oproti F-22 a B-2.

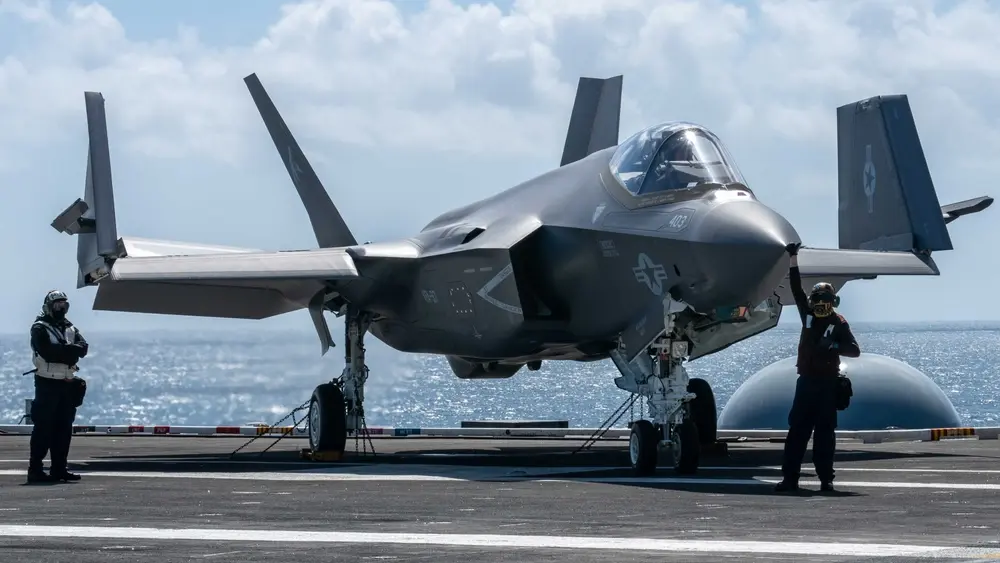

F-35 zvládne i pobyt na letadlových lodích, což by u džívějších stealth letounů bylo naprosto nepředstavitelné kvůli vlhkosti.
Největším problémem u stíhacích letounů jsou ale motory. Zatímco u bombardérů můžete sací otvory umístit na hřbet letounu, u stíhaček to není možné, protože při prudkém přitažení kniplu k sobě byste mohli spadnout kvůli ztrátě přívodu vzduchu k motorům. Musíte tedy vymodelovat sání tak, aby jakákoliv vlna, která do něj vletí, už nikdy jeho útroby neopustila.
Keramická budoucnost
Asi vám již došlo, že nehledě na to, jak jednoduše v principu technologie stealth působí, její provedení je zabaleno v tak obrovském množství extrémně pokročilého materiálového inženýrství, náročných numerických simulací a technologických kompromisů, že zkonstruovat podle toho letadlo je téměř nemožné. Letouny 6. generace tak přišly se zcela novátorským řešením – ještě extrémnějším materiálovým inženýrstvím.
Konkrétně se jedná o keramické maticové kompozity (CMC – Ceramic Matrix Composites). Keramika má totiž jednu naprosto kouzelnou vlastnost: dokáže snášet teploty přes 1000 °C. Inženýři se proto momentálně snaží vyvinout tzv. „strukturální stealth“. Zjednodušeně řečeno: už nechtějí letadlo s povrchem z materiálu absorbujícího radarové záření, ale chtějí rovnou z keramiky a uhlíkových nanotrubiček upéct celé díly letadla.
Nyní již zrušená evropská stíhačka FCAS. Jedním z důvodů proč projekt selhal bylo, že Francie odmítala Německu předat své znalosti v technologii stealth a požadovala, aby společným duševním vlastnictvím bylo jen to, co obě země vyvinou společně. (Naprosto „nehorázný“ požadavek!)
Vlna z radaru by tak nenarážela na křehkou povrchovou vrstvu, ale vsakovala by se přímo do samotné struktury trupu, která by ji poté přeměnila na teplo. Vyřešilo by to absolutně všechno. Stíhačky by mohly létat trvale rychlostí Mach 2+ a mechanici by si mohli vzít dovolenou.
Zní to jako pohádka se šťastným koncem, že? Ale protože jsme v realitě, má to jeden drobný háček. Upečení celého křídla ze speciální strukturální stealth keramiky je technologicky tak složité, že to výrazně přispělo k tomu, že odhadovaná cena za jeden letoun 6. generace vystřelila někam ke 300 milionům dolarů, a letectvo začalo s láskou vzpomínat na nízkou cenou proslulé F-35 a F-22.
Článek o neslavném konci evropské stíhačky 6. generace:
Zdroje:
Skunk Works: A personal Memoir of My Years at Lockheed, Ben R. Rich a Leo Janos
